SWP C型（無伸縮短型）十字軸式萬向聯軸器的選用因素
1)所需傳遞的轉矩大小和性質以及對緩沖減振功能的要求。
2)的工作轉速高低和引起的離心力大小。對于高速傳動軸，應選用平衡的聯軸器，例如膜片聯軸器等，而不宜選用存在偏心的滑塊聯軸器等。
3)兩軸相對位移的大小和方向。當安裝調整后，難以保持兩軸嚴格對中，或工作過程中兩軸將產生較大的附加相對位移時，應選用撓性聯軸器。
4)聯軸器的性和工作環境。通常由金屬元件制成的不需潤滑的聯軸器此較；需要潤滑的聯軸器，其性能易受潤滑完善程度的影響，且可能污染環境。
5)的制造、安裝、維護和成本。在滿足便用性能的前提下，應選用裝拆方便、維護簡單、成本低的聯軸器。例如剛性聯軸器不但結構簡單，而且裝拆方便，可用于低速、剛性大的傳動軸。由于具有良好的綜合能力，廣泛適用于一般的中、小功率傳動。

萬向聯軸器的特點：

1、具有較大的角度補償能力，SWC 型軸線折角可達15°～25°

2、SWC 型結構緊湊合理，采用整體式叉頭，了螺栓壓緊軸承座（蓋）這一薄弱環節，   避免了常

見的螺栓松動或斷裂造成的惡性事件，使工作具。

3、SWP 型承載能力大，使用。與回轉直徑相同的同類聯軸器相比較，其所傳遞的扭矩大，此

對回轉直徑受限制的機械設備其配套范圍具性，使用壽命比其它形式聯軸器提高30%～50%。

4、傳動。其傳動效率可達～99.8%，用于大功率傳動其節能明顯。

5、傳動平穩，噪聲低，折裝維護方便，用于軋機傳動可提高軋材質量，操作者的勞動條件。

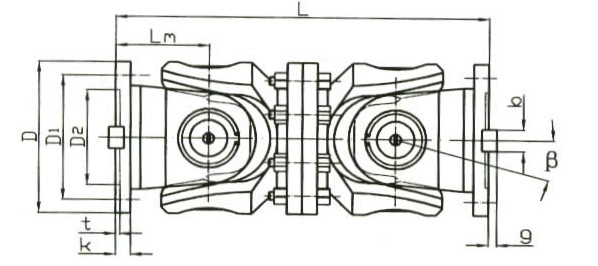

C型十字軸萬向聯軸器基本參數和主要尺寸

十字軸萬向聯軸器是重要的機械基礎件之一，是機械產品軸系傳動常用部件，在冶金、礦山等行業廣泛應用。我們結合公司的實際生產情況和設備加工范圍，以及對相關資料的研究，重 點對萬向聯軸器主要零部件如法蘭叉頭、花鍵套叉頭、花鍵軸叉頭的制造工藝進行探討。在技術性能要求的前提下，使一些零部件加工盡可能簡化。

以萬向聯軸器SWP315 A為例，其部件花鍵軸叉頭的結構為分體制作，即叉頭和花鍵軸加工完后焊 接為一體，以定心圈來二者的同心度。而花鍵套叉頭的結構卻是整體的

按照我們制定的加工工藝規程，該件一道加工工序為鑄坯，因而鑄造模型相對比較復雜、龐大，尤其對于尺寸比較大的花鍵套叉頭，制造模型既浪費材料，又加重工人的勞動強度。為了使鑄造加工乃至整個過程的機械加工都有所簡化，我們決定采用分體制作的方法，把花鍵套叉頭分成叉頭和花鍵套兩部分，單獨叉頭尺寸較小，這樣對加工精度也容易，而且還可以使花鍵軸叉頭和花鍵套叉頭的叉頭在同樣的模型里鑄造出來，既節約原材料，又提高了效率。并且各分體在以后機床加工時，裝夾、拆卸都方便多了，省時又省力。對兩部分的連接強度及精度，我們在叉頭、花鍵套的連接部位分別車出尺寸的焊 接坡口，以確定二者的焊 接強度。同時在對接處加工出裝配尺寸165H7／f8，然后再進行焊 接，確定二者的同心度。

通過以上零部件的改進，如今我公司已為許多客戶生產十字軸萬向聯軸器多套，通過使用，我們生產的萬向聯軸器其傳動性能和工作壽命均達到了預期效果。本次技術改進的成功實施也為萬向聯軸器的制造廠家提供了應用價值。
