加工工藝：泊頭市鑫程機械有限公司生產不銹鋼膜片采用304 材質，數控激光切割，厚度從0.2mm-3mm，外徑30mm-1米，小套是數控車加工，可以是不銹鋼材質，也可以45#鋼，

適用范圍：適用于風機，電廠，機械設備，石油，冶金，造紙等行業，，可來圖來樣定做

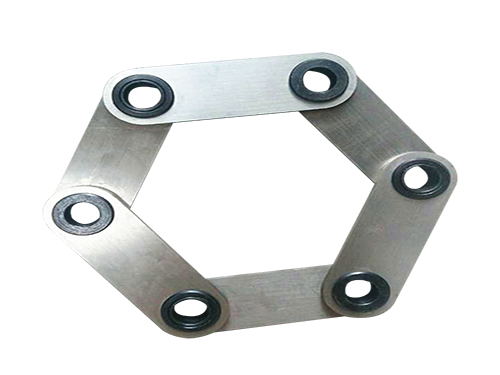

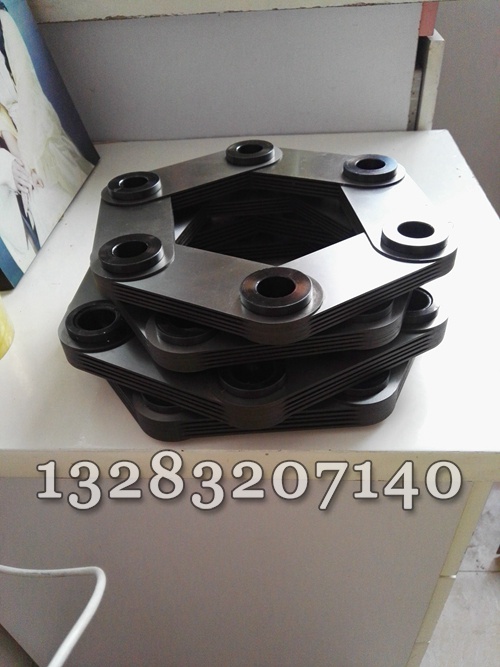

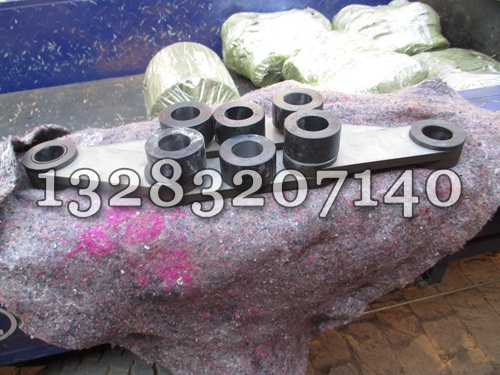

連桿膜片特點：

1、按傳遞扭矩級撓性大小分四、六、八等分連桿形式；

2、承載能力大，使用范圍廣，壽命長；

3、工作溫度-20~+280，且無需潤滑，可在腐蝕介質中工作。

4、與齒式聯軸器比，結構簡單，易加工、維修，振動小，無噪聲，工作轉速高；

5、裝拆、檢查方便，拆卸時主機和半聯軸器可不軸向移位。

連桿膜片設計，非情況下不會發生斷裂事故。

基于TRIZ理論的膜片聯軸器設計與分析

    膜片聯軸器又稱疊片聯軸器、鋼片撓性聯軸器，具有減震及角向、軸向、徑向位移補乍用，可以使用在惡劣工況條件(如溫度變化大酒麥堿環境)下，允許被用在高速運轉場合巨須潤滑。膜片聯軸器的易損部件為膜片組件。膜片組件的使用壽命決定了聯軸器的使用壽命，決定了聯軸器乃至整機的使用成本，包括停機、故障引起的連帶損失(這是主要的)。，如國內生產的膜片聯軸器無論從外觀質量還是使用壽命等，引進的膜片聯軸器轉速可達20000轉腸全以上，而國產膜片聯軸器轉很超過10000轉份;

    從中可以看出膜片組件的損壞主要出現在膜片上鉸接點附近。本文先基于TRIZ理論確定膜片組的結構，然后利用CosmosWorks對膜片組進行強度分析，設計出結構簡單、受力合理、使用壽命長的膜片組件。

2基于TRIZ理論的膜片組結構設計

    TRIZ經過60余年的發展，已被世界各國所接受。TRIZ的問題模型共有.四種形式:技術矛盾，物理矛盾，物質-場問題，知識使能問題。與此相對應，TRIZ的工具也有四種:矛盾矩陣、分離l熟里、知識與效應庫和標準解法系統。，導致另一個特性或參數發生惡化而產生的矛盾。TRIZ 理論將導致技術矛盾的因素總結成39書恿用工程參數，建立了矛盾矩陣表，提供了40個解決技術矛盾的創新原理。把實際問題轉化為技術矛盾之后，禾傭矛盾矩陣，可以推薦的解決所定義的技術矛盾的創新原理。以這些創新{剝維為依據，根據總結歸納白生類似問題的類似的標準解決方法，將這些類似的標準解決方法，應用到實際問題之中，就容易找到針對實際問題的一些可行方案，為矛盾矩陣(部分)，它將39個工程參數與40條發明厲狂卿建立了對應關系，很好地解決了工程中選擇發明原里的難題。。    根據膜片聯軸器的結構及膜片實際損壞情況，確定改進參數為強度，惡化參數為應力或壓力，由于膜片組件的損壞主要出現在膜片鉸接點附近，本文僅選用局部質量原理來設計與分析膜片組的構成。

    局部質量原理具有以下含義:(1)將物體、環境或外部作用的均勻結構變?yōu)椴痪鶆虻?(2讓物體的不同部分各具不同的功能;(3)讓物體的各部分處于執行各自功能的狀態。由此可以看出局部質量原理解決問題的途徑有3個，采用“將物體、環境或外部作用的均勻結構變?yōu)椴痪鶆虻摹狈绞剑_定膜片組結構.

   膜片聯軸器作為動力機械和工作機械之間的連接設備，工作條件復雜多變。當動力機側誠工作機械存在安裝誤差，或者動力機械、工作機械工作時存在震動，會使膜片組產生軸向、角度位移，產生附加應力。隨著動力機械和工作機械反復啟動、正反轉，膜片聯軸器承受著交變應力作用，膜片損壞形式為疲勞破壞。以前面的von Mises應力分析為基礎，分析膜片的疲勞狀態，模擬工況條件為聯軸器處于經常反復啟動、正反轉頻繁狀態，循環次數設定為。分別為帶補片膜片組和不帶補片膜片的疲勞強度分析晴況。從分析結果可以看出帶補片的膜片組結構的性能明顯高于不帶補片的膜片組結構，說明帶補片膜片組的能力遠高不帶補片的膜片組，補片起到了抵破壞的作用。

    考慮到異形補片制作、安裝，以及運轉過程中可能存在某些問題，故此，可以用圓形片代替異形補片。圓形補片基本能夠起到與異形補片一樣的作用。

利用TRIZ原理，分析膜片聯軸器存在的技術矛盾，利用矛盾矩陣，并結合膜片的工況，選用局部質量原理，設計出帶補片的膜片聯軸器新結構。利用SiIodWork，軟件建模，利用CosmsoWorks軟件對帶補片的膜片組和傳統膜片組機構進行分析，通過比較分析，得出以下結論:(1)在膜片數量相同的情況下，增加補片，膜片組的性能明顯提高;(2)在膜片數量相同的情況下，增加補片，降低了膜片組中應力大小;(3)大應力集中在膜片上孔邊緣附近。可以根據需要，適當?shù)卦黾友a片數量，或改變補片形狀，以設計出結構簡單、受力合理、使用壽命長的膜片組件。
