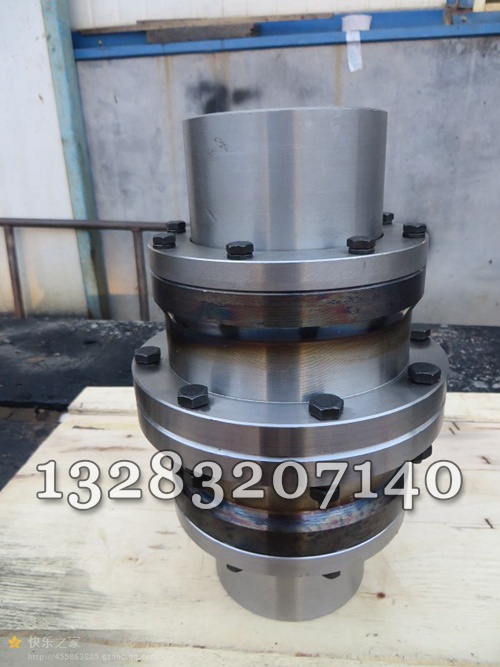

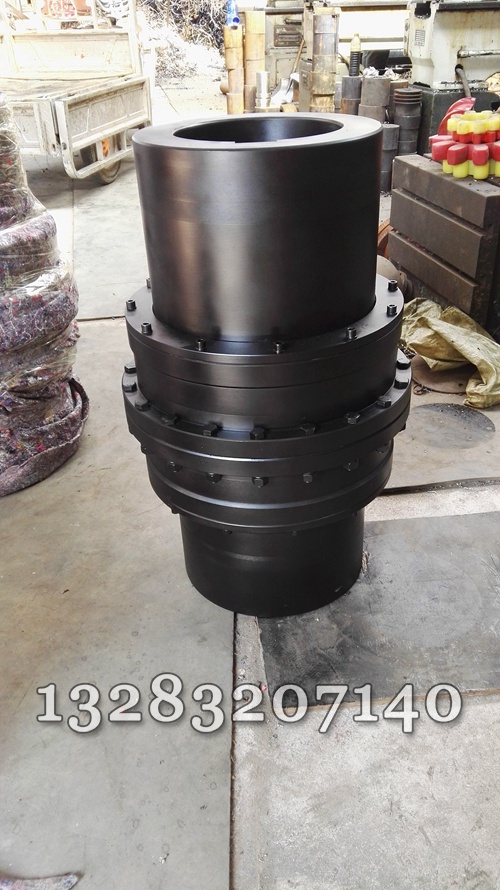

GIICL型鼓形齒式聯軸器
GIICL型鼓形齒式聯軸器

GIICL型鼓形齒式聯軸器

GIICL型基本型窄型鼓形齒聯軸器是使用非常廣泛的一種齒式聯軸器，因其，扭矩范圍廣，制造容...
立即訂購

泊頭市鑫程機械有限公司生產的鼓形齒聯軸器，原材料用45#鍛件，圓鋼，鑄鋼，工藝為數控車床粗加工，數控滾齒機插齒機制齒，高頻淬火，數控車精加工，數控銑制孔，鉸制孔螺絲聯接，拉床或插床制鍵。

模數和齒數

齒輪的模數由輪齒彎曲強度所決定。模數越大，齒根厚度越大，輪齒的彎曲強度越高。對于傳遞力矩的鼓形齒聯軸器，標準中規定了其外部尺寸，即確定了齒輪的徑向和軸向尺寸。由鼓形齒聯軸器重合度分析可知，分度圓直徑確定時，減小模數，增加齒數，可以提高重合度，因此，應在滿足彎曲強度條件下，選用較小的模數。齒數應取為偶數，因?yàn)閺膰Ш戏治隹芍瑖Ш系氖芰顟B(tài)是關于原點對稱的，齒數為偶數有利于受力的平衡。另外，對于內齒輪，還要求齒頂圓直徑大于基圓直徑。齒高系數增大，重合度也增大，但齒高系數的增大對重合度增大的影響程度較小。從齒面接觸線形態看，增加齒高有利于提高接觸強度。 齒高增加，齒面滑動系數增加，因此總的來說不宜以增加齒高系數來增加重合度。

 壓力角

分度圓壓力角對輪齒曲率，齒根和齒頂厚度及法線方向均有影響，因而也對嚙合時的誘導法曲率，齒面滑動率，重合度，齒面作用力及輪齒接觸應力和彎曲應力有影響。增大壓力角，誘導法曲率減小，接觸強度提高，齒根厚度增大，彎曲強度提高，齒面滑動率減小，重合度減小，但相對減小量不大。法向力增大，考慮到市場上要能方便地購買到齒輪刀具，我國目前一般采用A=20度。


我公司生產各種型號鼓形齒式聯軸器，型號有CL、CLZ、GICL、GICLZ、GIICL、GIICLZ、GCLD、GIICLD、WG、WGZ、WGP、WGT、NGCL、NGCLZ等型號聯軸器，歡迎訂購。

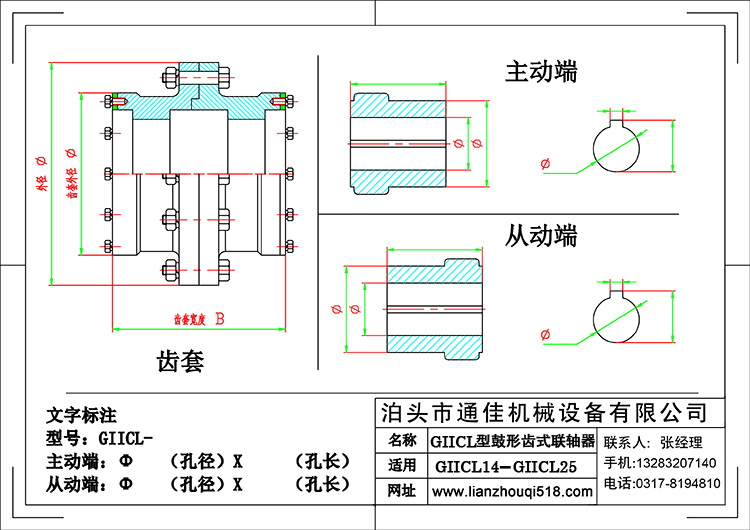

GIICL型鼓形齒式聯軸器圖紙


GIICL型鼓形齒式聯軸器基本參數和主要尺寸（JB/T 8854.3-2001） （單位：mm）

型號公稱扭矩/N.m許用轉速 /r/min軸孔直徑 d1 d2軸孔長度LDD1D2C質量Kg
YJ1
GⅡCL1400400014,16,18,1942-103715085.1
20,22,2452383
25,2862443.1
30,32,3582603.6
GⅡCL2710400016,18,19,20,22,2452-115836084.9
25,2862444.5
30,32,35,3882605.1
40,42,45112846.2
GⅡCL31120400022,2452-127957587.5
25,2862447
30,32,35,3882606.9
40,42,45,48,50,55,56112848.6
GⅡCL41800400038826014911690810.1
40,42,45,48,50,55,561128412.2
60,63,6514210714.5
GⅡCL53150400040,42,45,48,50,55,56112841671341051016.4
60,63,65,70,71,7514210719.6
GⅡCL65000400045,48,50,55,56112841871531251022.1
60,63,65,70,71,7514210726.5
80,85,9017213231.2
GⅡCL77100375050,55,56112842041701401027.6
60,63,65,70,71,7514210733.1
80,85,90,9517213239.2
100,10521216747.5
GⅡCL810000330055,56112842301861551235.5
60,63,65,70,71,7514210742.3
80,85,90,9517213249.7
100,110,11521216760.2
GⅡCL916000300060,63,65,70,71,751421072562121801255.6
80,85,90,9517213265.6
100,110,120,12521216779.6
130,13525220295.8
GⅡCL1022400265065,70,71,751421072872392001472
80,85,90,9517213284.4
100,110,120,125212167101
130,140,150252202119
GⅡCL1135500235070,71,751421073252762351497
80,85,90,95172132114
100,110,120,125212167138
130,140,150252202161
160,170,175302242189
GⅡCL125000021007514210736231327016128
80,85,90,95172132150
100,110,120,125212167205
130,140,150252202213
160,170,180302242248
190,200352282285
GⅡCL1371000185015025220241235030018269
160,170,180,185302242315
190,200,220,225352282360
GⅡCL141120001650170,180,18530224246241833522421
190,200,220352282476
240,250410330544
GⅡCL151800001500190,200,22035228251246538022608
240,250,260410330696
280,285470380786
GⅡCL16250000130022035228258052243028799
240,250,260410330913
280,300,3204703801072
GⅡCL173550001200250,260410330644582490281176
280,290,300,3204703801322
340,360,3655504501532
GⅡCL185000001050280,295,300,320470380726654540281698
340,360,3805504501948
4006505402278
GⅡCL19710000950300,320470380818748630322249
340,350,360,380,3905504502591
400,420,440,450,4606505403026
4706505403026
GⅡCL201000000800360,380,390550450928838720323384
400,420,440,450,4606505403984
480,5006505403984
580,5408006804430
GⅡCL211400000750400,420,440,450,4606505401022928810404977
480,5006505404977
530,560,6008006806152
GⅡCL221800000650450,460,480,50065054011341036915406318
530,560,600,6308006807738
670,680-6807738
GⅡCL232500000600500,530,560,600,6808006801282117810305010013
670,700,710,760,770-80011553
GⅡCL243550000550560,600,6308006801428132211755012915
670,700,710,750,800-80015015
850,880-90016615
GⅡCL254500000460670,700,710,750-9001644153813905022890
85,090,095,010,001,000-100025270

電機聯軸器對中找正方法 為電機機組的正常運轉，其主動軸和從動軸的中 心線應該在同一直線上，安裝電機時進行聯軸器的對中找正。兩軸的中 心偏差主要包括徑向偏差和軸向傾斜，即兩軸既不同心，也不平行:為偏差，一般在從動機的軸中 心線固定并調平后，進行聯軸器的對中找正，通過測量與計算，調整原動機的軸中 心線，以達到主動軸與從動軸同心并平行。聯軸器對中找正的方法有:角尺和塞尺測量法、中 心卡和塞尺測量法、激光對中儀、百分表測量法等。其中百分表測量法以成本低，加工量少，精度較高等優點，廣泛應用。 提出一套電機聯軸器對中找正方法，包括兩個百分表檢驗單臺電機的中 心偏差，四個百分表檢驗聯軸器的對中找正。檢驗單臺電機的中 心偏差連接聯軸器前，先檢驗每臺電機的中 心偏差，方法是使用兩個百分表，其磁力表座固定在已找平的安裝平臺上，以平臺為基準，百分表的觸頭分別指向電機半聯軸器的端面和外圓，測量同一個位置的徑向和軸向間隙。接著連接電機機組的聯軸器。一般根據從動機來調整原動機，工程中也可將軸線較高的電機作基準。從動機的軸中 心線固定并調平后，調整原動機的軸中 心線，進行聯軸器的對中找正。本文提出四個百分表檢驗聯軸器的方法。在聯軸器端面的直徑外側對稱布置兩組百分表，一般取上點和下點。百分表的磁力表座固定在從動機的半聯軸器上，以從動機為基準，每組百分表的觸頭分別指向原動機半聯軸器的端面和外圓，測量徑向和軸向間隙。計算出徑向偏差和軸向偏差后，分析偏差方向，調整原動機的位置。粗調時，高度方向逐次加減電機底座下的墊片，水平方向平移原動機;精調時，高度方向調節底座上的精調螺栓，水平方向調節帶螺紋的左右頂碼。聯軸器的找正和調整進行多次，反復測量，將偏差限制在允許范圍內。
