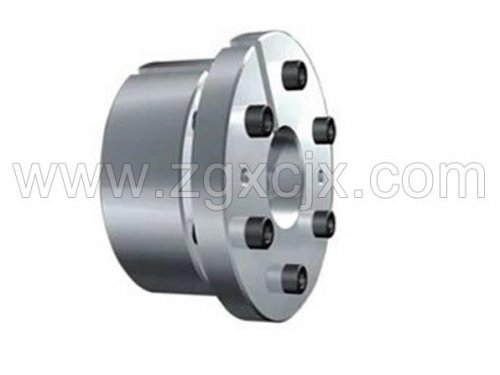

Z8型脹緊聯接套特性:Z8型鎖緊聯結盤Z8型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力。
脹套的轉矩力距和軸向力距
1轉矩Mt是指傳遞純轉矩時的理論轉矩，軸向力Ft是指無傳遞轉矩時所能傳遞的軸向力。如果不僅傳遞轉矩而且還要傳遞軸向力，則應按下式計算合成轉矩Mt1:
式中：
Mt1--合成轉矩，KN.m
Mt--理論轉矩，KN.m
d--軸徑，m
p--需要傳遞的軸向力，
KN
2螺栓的擰緊力矩MA°
標準中所規定的轉矩Mt和軸向力Ft等是按相應螺釘拉力計算的，其螺釘的擰緊力矩應達到技術參數表格中的所需額定值。
大多數聯軸器已經標準化或規格化，一般機械設計者的任務是選用聯軸器，選用的基本步驟為：
撓性聯軸器
對被聯接兩軸間的各種相對位移有補償能力，進一步分為：
無彈性元件撓性聯軸器：聯軸器具有撓性，可補償兩軸的相對位移。但因無彈性元件，故不能緩沖減振。
有彈性元件撓性聯軸器：因聯軸器中裝有彈性元件，不僅可以補償兩軸間的相對位移，而且具有緩沖減振的能力。彈性元件所能儲蓄的能量越多，則聯軸器的減振能力越強。這類聯軸器的品種多，應用廣泛。

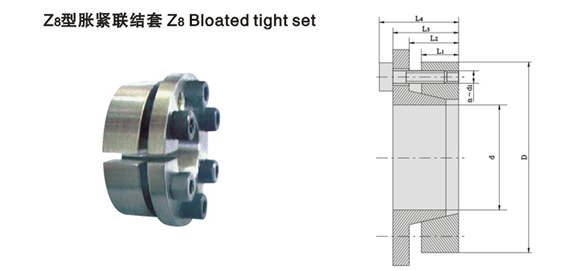

Z8型脹套的基本尺寸和參數：
| A 基本尺寸（ mm ） Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸結合面上的壓力 pt N/mm2 | 脹套與輪載結合面上的壓力 pt N/mm2 | 螺釘的擰緊力矩 MA N.m | 重量 kg | |||||||
| d | D | L | L0 | L1 | L2 | 軸向力 Ft kN | 轉矩 Mt kN ·m | d1 | n | ||||
| 20 22 24 25 28 30 32 35 38 40 | 47 47 50 50 55 55 60 60 65 65 | 17 17 17 17 17 17 17 17 17 17 | 22 22 22 22 22 22 22 22 22 22 | 28 28 28 28 28 28 28 28 28 28 | 34 34 34 34 34 34 34 34 34 34 | 30 30 30 36 36 36 48 48 48 48 | 0.29 0.32 0.37 0.45 0.50 0.54 0.77 0.84 0.91 0.96 | M6×20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 M6 × 20 | 5 5 5 6 6 6 8 8 8 8 | 220 200 200 215 200 190 215 190 195 190 | 95 95 95 110 100 100 115 110 115 105 | 17 | 0.25 0.25 0.27 0.27 0.32 0.35 0.37 0.34 0.40 0.38 |
| 45 50 55 60 63 65 | 75 80 85 90 95 95 | 20 20 20 20 20 20 | 25 25 25 25 25 25 | 33 33 33 33 28 33 | 41 41 41 41 41 41 | 77 77 88 88 100 100 | 1.75 1.93 2.45 2.70 3.18 3.25 | M8 × 25 M8 × 25 M8 × 25 M8 × 25 M8 × 25 M8 × 25 | 7 7 8 8 9 9 | 230 210 215 190 205 200 | 135 130 135 125 140 135 | 41 | 0.63 0.68 0.73 0.78 0.89 0.83 |
| 70 75 80 85 90 95 | 110 115 120 125 130 135 | 24 24 24 24 24 24 | 30 30 30 30 30 30 | 40 40 40 40 40 40 | 50 50 50 50 50 50 | 141 141 141 159 159 176 | 5.00 5.25 5.60 6.75 7.10 8.35 | M10 × 30 M10 × 30 M10 × 30 M10 × 30 M10 × 30 M10 × 30 | 8 8 8 9 9 10 | 220 200 190 200 190 200 | 140 130 125 135 130 140 | 83 | 1.33 1.40 1.48 1.55 1.63 1.70 |
| 100 110 120 130 | 145 155 165 180 | 26 26 26 34 | 32 32 32 40 | 44 44 44 52 | 56 56 56 64 | 205 205 231 308 | 10.30 11.25 13.9 20.00 | M12 × 30 M12 × 30 M12 × 30 M12 × 30 | 8 8 9 12 | 210 190 210 190 | 145 135 145 140 | 145 | 2.60 2.80 3.00 4.60 |
| 140 150 160 170 180 190 200 | 190 200 210 225 235 250 260 | 34 34 34 44 44 44 44 | 40 40 40 50 50 50 50 | 54 54 54 64 64 64 64 | 68 68 68 78 78 78 78 | 317 352 287 422 422 528 528 | 22.25 26.3 31.0 35.9 38.0 50.1 52.8 | M14 × 40 M14 × 40 M14 × 40 M14 × 40 M14 × 40 M14 × 40 M14 × 40 | 9 10 11 12 12 15 15 | 180 190 190 150 145 170 160 | 130 140 145 115 110 130 125 | 230 | 4.9 5.20 5.50 5.75 8.15 9.50 9.90 |
| 220 240 260 | 285 305 325 | 50 50 50 | 56 56 56 | 72 72 72 | 88 88 88 | 587 734 880 | 64.5 88 114 | M16 × 40 M16 × 40 M16 × 40 | 12 15 18 | 145 165 180 | 110 130 145 | 355 | 13.40 14.30 15.50 |
| 280 300 | 355 375 | 60 60 | 66 66 | 84 84 | 102 102 | 948 1059 | 132 159 | M18 × 50 M18 × 50 | 16 18 | 150 160 | 120 125 | 485 | 22.90 24.40 |
| 320 340 | 405 425 | 74 74 | 81 81 | 101 101 | 121 121 | 1374 1623 | 220 272.5 | M20 × 50 M20 × 50 | 18 21 | 150 175 | 120 135 | 690 | 36.10 38.40 |
| 360 380 400 | 455 475 495 | 86 86 86 | 94 94 94 | 116 116 116 | 138 138 138 | 1710 1995 1995 | 308 379 399 | M22 × 60 M22 × 60 M22 × 60 | 18 21 21 | 140 155 150 | 110 125 120 | 930 | 46.20 55.00 61.00 |
Z8型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力.
標記示例
內徑d=300mm，外徑D=375mm的Z3型脹緊聯結套：
脹套Z8-300×375 JB/T7934-1999
