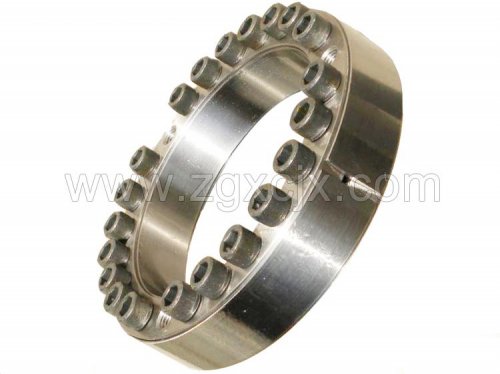

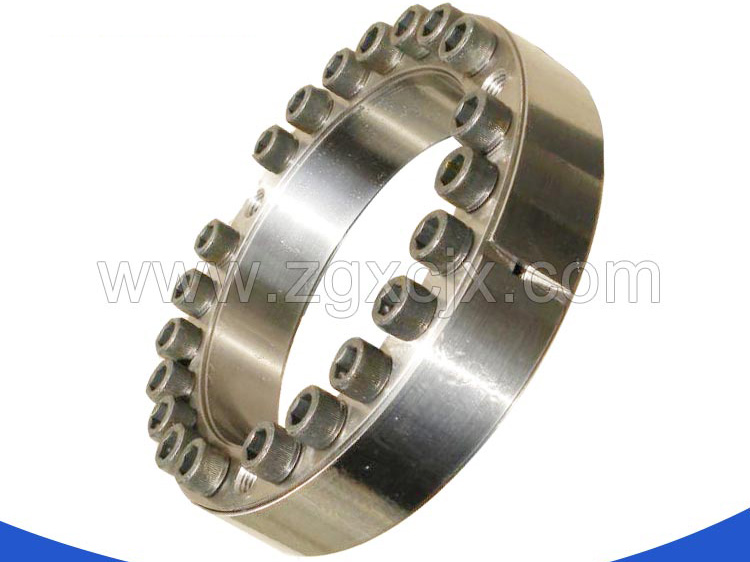

Z18型脹緊聯接套（簡稱脹套）是當今上廣泛用于重型載荷下機械聯接的一種基礎部件，在輪和軸的聯接中，它是靠擰緊高強席螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯接裝置。另本公司還生產JB/T7934—1999標準的Z10、Z11、Z12A、Z12B、Z12C、Z13、Z14及德國標準的KTR200、KTR201、KTR202、KTR203、KTR204、KTR205、KTR206、KTR208、KTR225、KTR400和 標準的脹套。
脹緊套是一種無鍵聯結裝置，其原理和用途是通過拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中；安裝/調整/拆卸方便；，聯結穩定；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等。
優點
1使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。
2脹套的使用壽命長，。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
3脹套在超載時，將失去聯結作用，可以保護設備不受損害。4脹套聯結可以承受多重負載，其結構可以做成多種式樣。根據安裝負載大小，還可以多個脹套串聯使用。
4脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密億貼合不銹蝕，也便于拆開。

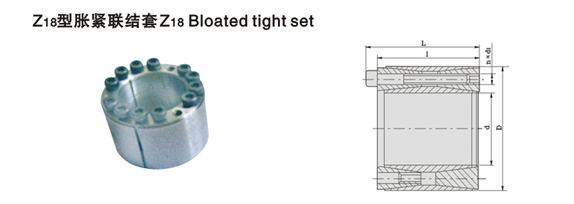

Z18型脹套的基本尺寸和參數：
| A 基本尺寸（mm ）Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸結合面上的壓力 pt N/mm2 | 脹套與輪載結合面上的壓力 pt N/mm2 | 重量 kg | ||||||
| d | D | l | L | 轉矩 Mt kN ． m | 軸向力 Ft kN | d1 | n | MA N ． m | |||
| 45 48 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 | 75 80 80 85 90 95 110 115 120 125 130 135 145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 | 64 64 64 64 64 64 78 78 78 78 78 78 100 100 100 116 116 116 116 146 146 146 146 146 146 146 177 177 177 | 72 72 72 72 72 72 88 88 88 88 88 88 112 112 112 130 130 130 130 162 162 162 162 162 162 162 197 197 197 | 3.9 4.15 4.3 4.8 6.4 6.9 11.8 12.7 14.7 15.7 18.0 19.0 26.9 32.0 40.3 52.0 64.6 73.8 83.7 109 123.2 138 145.4 188 225 244 373 440 470 | 174 174 174 174 213 213 338 338 369 369 400 400 538 583 673 800 923 985 1045 1283 1369 1454 1454 1710 1880 1880 2670 2930 2930 | M8 M8 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M12 M12 M12 M14 M14 M14 M14 M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 | 9 9 9 9 11 11 11 11 12 12 13 13 12 13 15 13 15 16 17 15 16 17 17 20 22 22 20 22 22 | 41 41 41 41 41 41 83 83 83 83 83 83 145 145 145 230 230 230 230 355 355 355 355 355 355 355 690 690 690 | 185 170 165 150 170 155 185 170 175 165 170 160 160 155 165 155 170 165 165 150 150 150 145 155 155 145 155 155 145 | 110 105 105 95 110 105 115 110 115 110 115 110 110 110 120 115 125 125 125 115 115 115 110 120 120 115 120 120 115 | 1.5 1.7 1.6 1.7 1.8 2.0 3.6 3.8 4.0 4.3 4.5 4.7 7.2 7.7 8.3 11.7 12.5 13.2 14.0 20.6 21.6 25.0 26.2 31.1 33.6 36.1 54.9 58.3 71.0 |
| 注：Z18 型脹套螺釘的機械性能等級為 12.9級。 | |||||||||||
