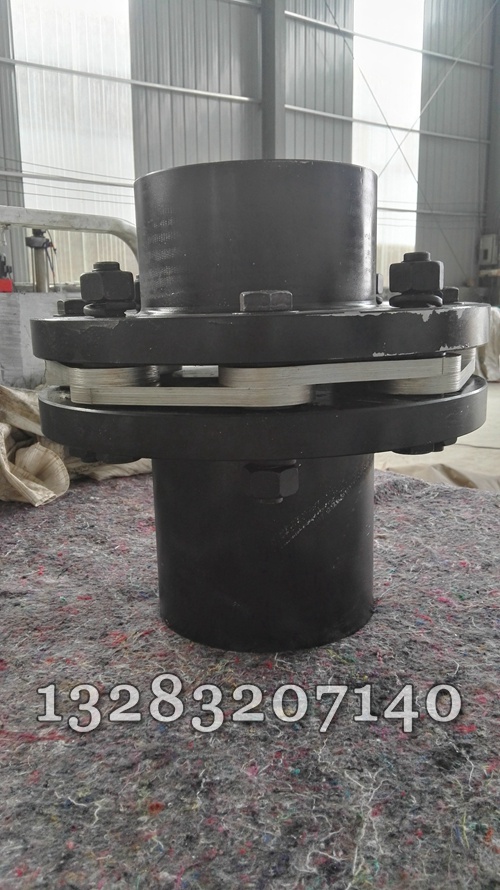

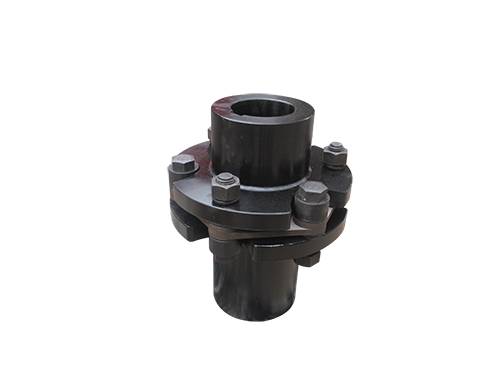

泊頭市鑫程機械有限公司生產JZM重型機械用膜片聯軸器，扭矩大，膜片厚，可選硬304材質,鍛件或圓鋼調質，可做非標鍵，8.8級鉸制孔螺絲，發黑處理不易生銹。

通過多層薄的合金鋼或不銹鋼片產彈性變形來實現撓性傳動，能夠補償承載變形以及溫度變化所引起的軸向、徑向、角向等多種偏差，適用于高速、重載的場合。它有結構簡單、拆卸方便、減振、隔振、耐酸、耐熱等特點

膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種的金屬彈性元件撓性聯軸器，由數量的很薄的多邊環形（或圓環形）不銹鋼金屬膜片疊合而成的膜片組用螺栓交錯地與兩半聯軸器聯接，在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。其彈性元件為，在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。

膜片采用激光切割，材質為不銹鋼304,316，各種形狀和厚度，膜片套采用自動數控車.膜片聯軸器越來越廣泛的應用到各行業中，由于應用越來越多，銷量上升了，我們就增加了線切割設備，而且引進了激光切割機，效率好，交期早，質量穩定，JZM型重型機械用膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。  如果客戶要求膜片精度，也可以采用線切割工藝，只是交貨期要慢一些。我廠還有大小數臺線切割機器，方便客戶需求。膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種的金屬彈性元件撓性聯軸器，不用潤滑，承載能力大、質量輕、結構尺寸小，傳動效率和傳動、裝拆方便，且具有無相對滑動，不需潤滑，結構較緊湊，無旋轉間隙，不受溫度和油污影響，適用于有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率的化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

膜片聯軸器種類和型號有很多，我們一般選擇時會根據軸孔直徑和長度扭矩來選擇，但是選用時應該考慮膜片形狀問題，考慮實際工作狀態下的螺栓預緊力、離心力、扭矩等載荷工況，通過對存在軸向偏離、徑向不對中、角向不對中等安裝誤差的膜片聯軸器的多體接觸有限元仿真及對比分析，得出各種安裝誤差對膜片聯軸器力學性能的影響規律。膜片聯軸器可通過膜片彈性變形來補償相對位移，允許所聯兩軸存在   的軸向、角向和徑向安裝誤差，且對傳動系統有緩沖和減振作用，是一種的撓性聯軸器。

我公司也承接非標準聯軸器的制造，歡迎您的咨詢、選購。

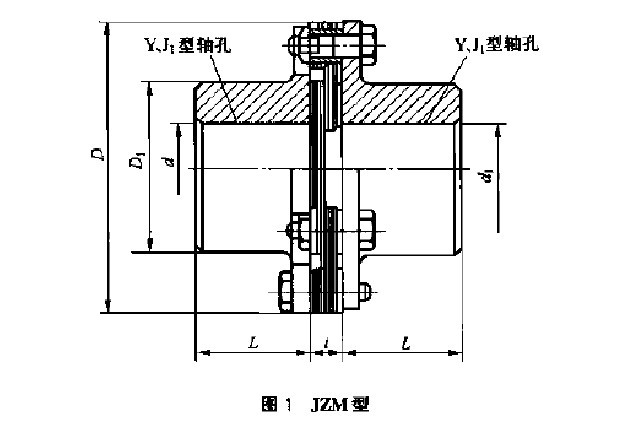

JZM型重型機械用膜片聯軸器基本參數和主要尺寸    （單位：mm）

膜片聯軸器的結構及應力分析 膜片聯軸器是一種金屬彈性元件，通過多層薄的合金鋼或不銹鋼片產生彈性變形來實現撓性傳動，能夠補償原動機與從動機之間由于制造、安裝、承載變形以及溫度變化所引起的軸向、徑向、角向等多種偏差，適用于高速、重載的場合。它有結構簡單、拆卸方便、減振、隔振、耐酸、耐熱等特點，廣泛應用于石化、機械制造等。 (1)結構分析。膜片聯軸器結構。扭矩從電機半軸節通過螺栓、膜片組傳遞給減速機高速齒輪半軸節，減速機低速齒輪半軸節通過螺栓、膜片組傳遞到中間節，再從中間節通過螺栓膜片組傳遞到泵軸半軸節。電機側聯軸器為單膜片聯軸器。 (2)應力分析。膜片是膜片聯軸器的關鍵零件，因為聯軸器其他零件的剛度比膜片組大，可將膜片的剛度視同聯軸器的剛度。在設備運行中，作為彈性元件的膜片要承受離心力、扭矩、軸向位移和徑向、角向位移4種負荷的綜合作用，相應產生離心應力、屈服應力、彎曲應力。其中:因為膜片質量有限、加工精度較高，膜片壓緊套為標準件、質量統一，離心應力可以忽略不計;屈服應力用來傳遞軸功率，大小與膜片材料、層數和厚度有關，為膜片的主要受力;彎曲應力由軸向位移和徑向、角向位移產生，是膜片沿軸向發生周期J勝彎曲變形的主要作用力，同時也是引起膜片失效的主要原因。根據理論分析和計算，應力梯度在螺栓孔附近較大離螺栓孔處變化較小，所以螺栓孔附近是斷裂易發部位與現場螺栓孔處不銹鋼片出現斷裂的情況一致.膜片由螺栓交叉固定于聯軸器。找正后應在半軸節之間放入膜片，在螺栓上套上定距套，再將螺栓自半軸節的大孔穿入另一個半軸節的小孔，然后在小孔側半軸節上按擰緊力矩表要求擰緊螺母。根據此固定方式，定距套、壓緊套、不銹鋼片處于硬壓緊狀態，定距套居于半軸節大孔中且四周應有間隙。現場發現，有一部分大孔和定距套某一位置缺少間隙，這將造成膜片受力不均，影響膜片壽命，解決此間題應該提高加工精度或者適當增加大孔尺寸。一般來說，不銹鋼片的厚度較均勻，壓緊套未壓緊可能造成尺寸偏差(可以通過緊固螺栓后個別不銹鋼片出現翹起佐證)，但此偏差在安裝后應該基本消失，所以壓緊套的厚度應以測量的厚度作為標準膜片厚度。而半軸節的間距，因為壓緊套的厚度一致，應取作為半軸節的標準間距(此處忽略2個半軸節相對位置發生變化引起的間距擴大的影響)，可以減少膜片的彎曲變形。半軸節的標準間距與標準膜片厚度之差應小于某一固定值(如0.5mm)且盡可能小，膜片將無法放入安裝。這樣，可以提前將膜片放入半軸節之間，穿入一側螺栓后再進行找正工作。
