工作原理：NGCL型帶制動輪鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。

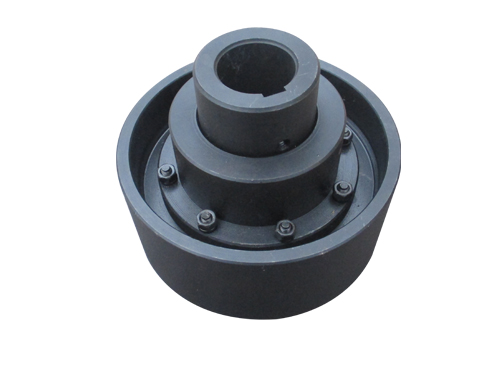

NGCL型帶制動輪鼓形齒式聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。

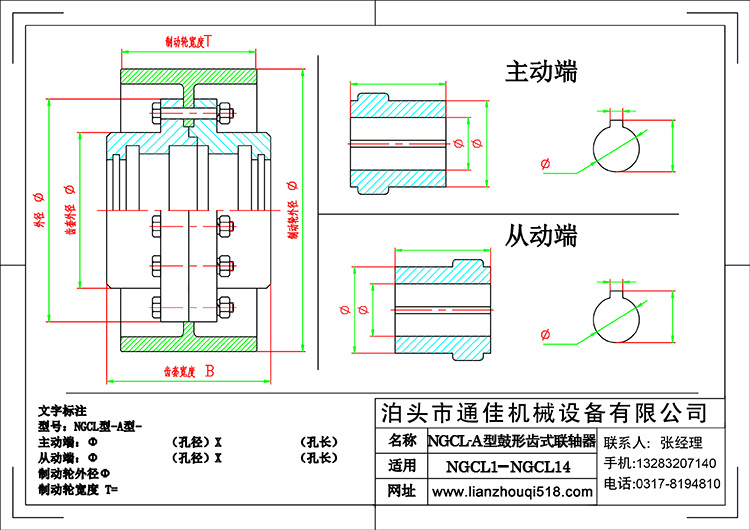

我公司也承接非標準聯軸器的制造，歡迎您的咨詢、選購。

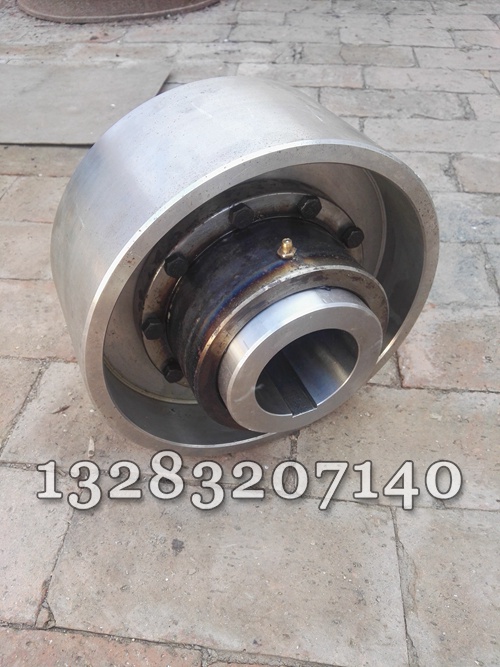

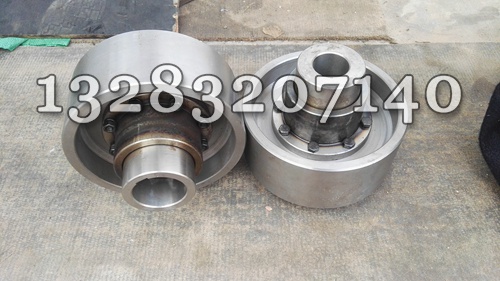

加工工藝：泊頭市鑫程機械有限公司生產的NGCL制動輪鼓形齒聯軸器，原材料用45#鍛件，圓鋼，鑄鋼，工藝為數控車床粗精加工，數控滾齒機插齒機制齒，高頻淬火，數控車精加工，數控銑制孔，鉸制孔螺絲聯接，拉床或插床制鍵，制動輪可以是圓盤和無縫管焊接加工，也可以是整體鑄鋼，鑄鋼可能有氣孔沙眼，這是由工藝決定的，盤厚可按要求設計。制動輪如果要求硬度熱處理，請提前說明。齒輪的模數由輪齒彎曲強度所決定。模數越大，齒根厚度越大，輪齒的彎曲強度越高,如有要求請提前說明,未說明的按我們設計。

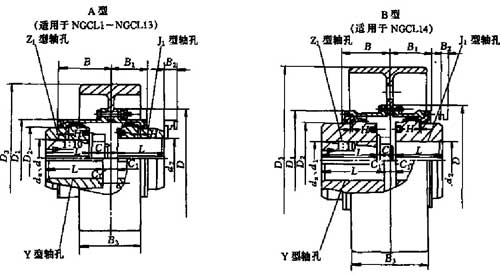

NGCL型鼓形齒式聯軸器基本參數和主要尺寸（JB/ZQ4644-1997）（單位：mm）
| 型號 | 公稱轉矩Tn(KN.m) | 許用轉速n (r/min) | 軸孔直徑 | 軸孔長度L | D0 | D | D1 | D2 | B3 | 重量Kg | ||
| dz | d1 d2 | Y | J1 Z1 | |||||||||
| NGCL1 | 355 | 4000 | 20～35 | 20 22 24 | 52 | 38 | 160 | 103 | 71 | 50 | 68 | 7 |
| 25 28 | 62 | 44 | 7.3 | |||||||||
| 30 32 35 | 82 | 60 | 8 | |||||||||
| NGCL2 | 630 | 4000 | 25～45 | 25 28 | 62 | 44 | 160 | 115 | 83 | 60 | 68 | 9 |
| 30 32 35 38 | 82 | 60 | 9.7 | |||||||||
| 40 42 45 | 112 | 84 | 11 | |||||||||
| NGCL3 | 1000 | 3800 | 30～55 | 28 | 62 | 44 | 200 | 127 | 95 | 75 | 85 | 14.6 |
| 30 32 35 38 | 82 | 60 | 15.2 | |||||||||
| 40 42 45 48 50 55 56 | 112 | 84 | 17 | |||||||||
| NGCL4 | 1600 | 3800 | 40～65 | 38 | 82 | 60 | 200 | 149 | 116 | 90 | 85 | 18.6 |
| 40 42 45 48 50 55 56 | 112 | 84 | 21.4 | |||||||||
| 60 63 65 | 142 | 107 | 23.8 | |||||||||
| NGCL5 | 2800 | 3000 | 45～75 | 40 42 45 48 50 55 56 | 112 | 84 | 250 | 167 | 134 | 105 | 105 | 31.8 |
| 60 63 65 70 71 75 | 142 | 107 | 34.4 | |||||||||
| NGCL6 | 4500 | 3000 | 50～90 | 45 48 50 55 56 | 112 | 84 | 250 | 187 | 153 | 125 | 105 | 37.2 |
| 60 63 65 70 71 75 | 142 | 107 | 38.5 | |||||||||
| 80 85 90 | 172 | 132 | 47.6 | |||||||||
| NGCL7 | 6300 | 2400 | 60～100 | 50 55 56 | 112 | 84 | 315（300） | 204 | 170 | 140 | 132 | 48.8 |
| 60 63 65 70 71 75 | 142 | 107 | 55.2 | |||||||||
| 80 85 90 95 | 172 | 132 | 61.8 | |||||||||
| 100 | 212 | 167 | 71.1 | |||||||||
| NGCL8 | 9000 | 1900 | 70～110 | 55 56 | 112 | 84 | 400 | 230 | 186 | 155 | 168 | 80.7 |
| 60 63 65 70 71 75 | 142 | 107 | 90 | |||||||||
| 80 85 90 95 | 172 | 132 | 96.5 | |||||||||
| 100 110 | 212 | 167 | 108 | |||||||||
| NGCL9 | 14000 | 1500 | 80～130 | 60 63 65 70 71 75 | 142 | 107 | 500 | 256 | 212 | 180 | 210 | 128 |
| 80 85 90 95 | 172 | 132 | 138 | |||||||||
| 100 110 120 125 | 212 | 167 | 151 | |||||||||
| 130 | 252 | 202 | 167 | |||||||||
| NGCL10 | 20000 | 1200 | 80～150 | 65 70 71 75 | 142 | 107 | 630（600） | 287 | 239 | 200 | 265 | 176 |
| 80 85 90 95 | 172 | 132 | 190 | |||||||||
| 100 110 120 125 | 212 | 167 | 209 | |||||||||
| 130 140 150 | 252 | 202 | 237 | |||||||||
| NGCL11 | 31500 | 1050 | 100～170 | 70 71 75 | 142 | 107 | 710（700） | 325 | 276 | 235 | 298 | 257 |
| 80 85 90 95 | 172 | 132 | 275 | |||||||||
| 100 110 120 125 | 212 | 167 | 300 | |||||||||
| 130 140 150 | 252 | 202 | 326 | |||||||||
| 160 170 | 302 | 242 | 357 | |||||||||
| NGCL12 | 45000 | 1050 | 100～200 | 75 | 142 | 107 | 710（700） | 362 | 313 | 270 | 298 | 306 |
| 80 85 90 95 | 172 | 132 | 317 | |||||||||
| 100 110 120 125 | 212 | 167 | 351 | |||||||||
| 130 140 150 | 252 | 202 | 384 | |||||||||
| 160 170 180 | 302 | 242 | 425 | |||||||||
| 190 200 | 352 | 282 | 464 | |||||||||
| NGCL13 | 63000 | 950 | 150～220 | 150 | 252 | 202 | 800 | 412 | 350 | 300 | 335 | 490 |
| 160 170 180 | 302 | 242 | 544 | |||||||||
| 190 200 220 | 352 | 282 | 596 | |||||||||
| NGCL14 | 100000 | 950 | 170～220 | 170 180 | 302 | 242 | 800 | 462 | 420 | 335 | 335 | 670 |
| 190 200 220 | 352 | 282 | 736 | |||||||||
| 240 250 | 410 | 330 | 785 | |||||||||
