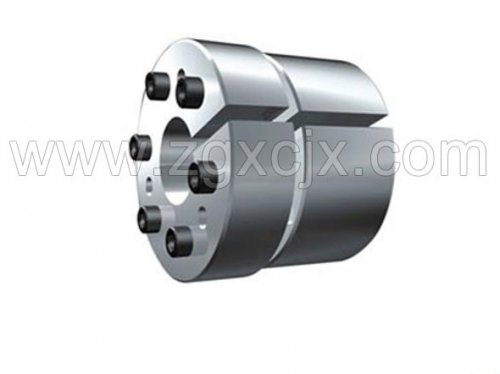

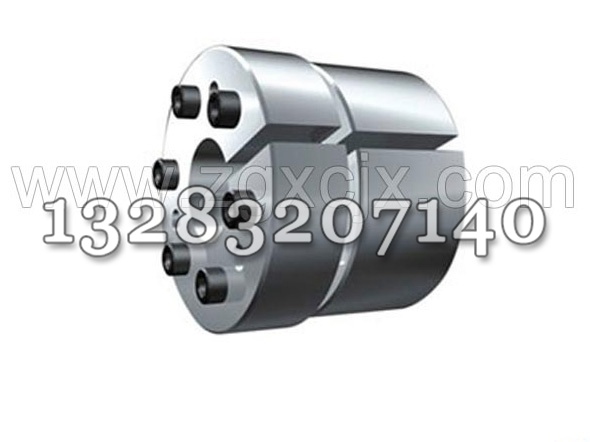

Z11型脹緊聯接套
Z11型脹緊聯接套特性:Z11型脹緊聯接套由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。與Z2型比較，結合面長，對中，用于旋轉精度要求較高和傳遞較大載荷的場合。
鑫程機械公司已有研制各類聯軸器的歷史，經驗豐富，具有和批量生產的條件及優勢，能滿足用戶的各種需求。公司實現了CAD計算機輔助設計和信息化管理，集研究制造為一體，有豐富的制造經驗和的技術力量，檢測手段完善、品種、質量穩定。
脹緊套是一種無鍵聯結裝置，其原理和用途是通過拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中；安裝/調整/拆卸方便；，聯結穩定；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等。

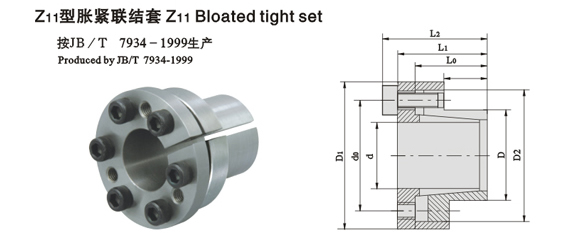

Z11型脹套的基本尺寸和參數：
| 規格 sizes d×D | 基本尺寸 fundamental dimensions | 內六角螺釘 internal hexagon | 額定負荷 rated load | Pf (N/mm²) | MA | G (kg) | |||||||
| L | L0 | L1 | L2 | D1 | D2 | 規格 sizes | 數量 QTY | Ft (KN) | Mt (KN.m) | ||||
| mm | |||||||||||||
| 12×18 13×23 14×23 15×24 16×24 17×26 18×26 19×27 20×28 22×32 24×34 25×34 28×39 30×41 32×43 35×47 38×50 40×53 42×55 45×59 48×62 50×65 55×71 60×77 65×84 70×90 75×95 80×100 85×106 | 14 14 14 16 16 18 18 18 18 25 25 25 25 25 25 32 32 32 32 45 45 45 55 55 55 65 65 65 65 | 23 23 23 29 29 31 31 31 31 38 38 38 38 45 45 45 45 45 45 62 62 62 72 72 72 86 86 86 86 | 26 26 26 36 36 38 38 38 38 45 45 45 45 45 45 52 52 52 52 70 70 70 80 80 80 96 96 96 96 | 30 30 30 42 42 44 44 44 44 51 51 51 51 51 51 58 58 58 58 78 78 78 88 88 88 106 106 106 106 | 32 38 38 45 45 47 47 49 50 54 56 56 61 62 65 69 72 75 78 86 87 92 98 104 111 119 126 131 137 | 28 34 34 40 40 42 42 45 44 48 50 50 55 57 59 62 66 69 71 80 81 86 92 98 105 113 119 125 131 | M4×10 M4×10 M4×10 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M6×18 M8×22 M8×22 M8×22 M8×22 M8×22 M8×22 M10×25 M10×25 M10×25 M10×25 | 4 4 4 4 4 4 4 4 4 4 4 4 6 6 6 8 8 8 8 8 8 8 9 9 9 9 9 12 12 | 10.0 10.0 10.0 17.0 17.0 21.6 21.6 21.6 21.6 21.6 21.6 21.6 32.3 32.3 32.3 44.1 44.1 44.1 44.1 82.3 82.3 82.3 92.1 92.1 92.1 147 147 196 196 | 0.058 0.063 0.068 0.127 0.136 0.180 0.196 0.206 0.216 0.245 0.265 0.274 0.461 0.500 0.529 0.774 0.843 0.882 0.931 1.850 1.970 2.060 2.550 2.770 3.010 5.150 5.490 7.840 8.330 | 105 80 80 115 115 125 126 122 118 74 70 70 91 86 82 78 74 70 68 82 78 74 63 58 53 67 63 79 75 | 5 5 5 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 41 41 41 41 41 41 83 83 83 83 | 0.08 0.13 0.13 0.26 0.26 0.27 0.27 0.29 0.30 0.38 0.41 0.45 0.47 0.48 0.52 0.63 0.67 0.73 0.78 1.23 1.24 1.40 1.70 1.90 2.21 3.05 3.32 3.50 3.81 |
Z11型脹緊套定位,轂孔簡單，應用廣泛。
