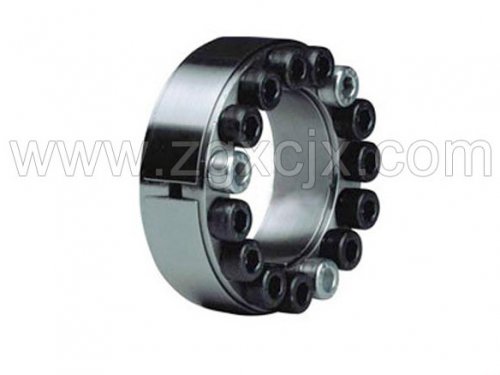

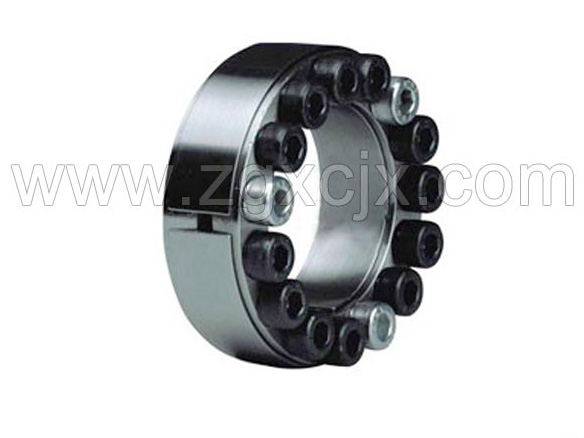

特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載。

標記示例：

內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

脹緊套是一種無鍵聯結裝置，其原理和用途是通過拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中；安裝/調整/拆卸方便；，聯結穩定；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等。

優點

1使主機零件制造和安裝簡單。安裝軸和孔的加工不像過盈配合那樣要求的制造公差。安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

2使用壽命長，。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

3在超載時，將失去聯結作用，可以保護設備不受損害。聯結可以承受多重負載，其結構可以做成多種式樣。根據安裝負載大小，還可以多個脹套串聯使用。

4拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密億貼合不銹蝕，也便于拆開。

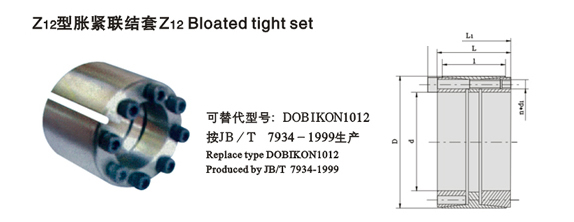

Z12C型脹套的基本尺寸和參數：

Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載。
