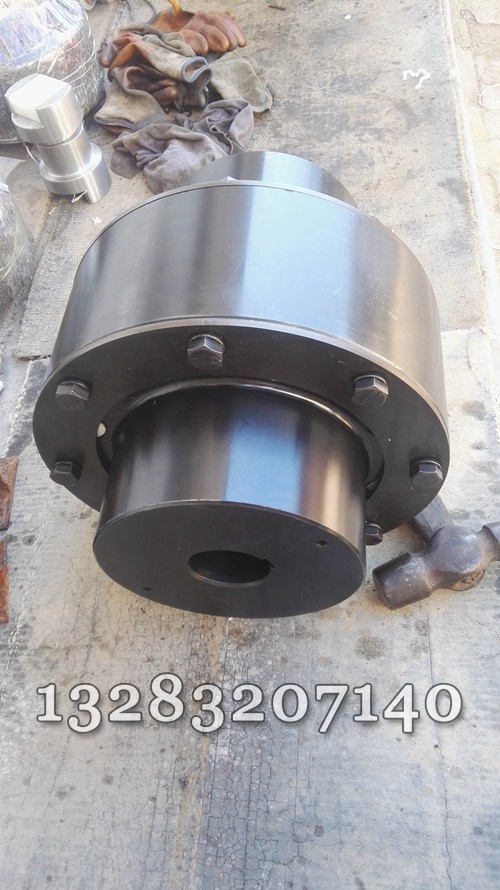

泊頭市鑫程機械設備公司生產各種ZL ZLD制動輪彈性柱銷齒式聯軸器，選用價格高的尼龍棒，數控車粗 精加工，數控銑銑孔，激光切割擋板，圓鋼或鍛件材制質，按要求可做熱處理，批發零售均可。組成部分：制動輪，柱銷，兩半軸器。制動輪一般與制動抱閘一同使用，的降低減速機的速度。有些制動輪是由無縫鋼管和圓盤焊接而成，簡單，成本低，不做熱處理。有些是由圓鋼整體加工而成，時間長，費用高，可以做熱處理，增加表面硬度的同時，可能會有變形。ZL型彈性柱銷齒式聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷來傳遞轉矩實現兩半聯軸器聯接，尼龍柱銷為自潤材料，不需潤滑，不僅可以節省潤滑油，而且凈化工作環境。維修方便，壽命較長，拆下擋板即可換尼龍柱銷。裝拆換彈性元件比較方便，不用移動兩半聯軸器,具有 補償兩軸相對偏移的性能結構簡單，組成零件少，制造方便,傳遞轉矩大，體積小，質量輕,適用于中等和較大功率軸系傳動，不適用于對減振有 要求和對噪聲需要嚴加控制的工作部位。
我公司也承接非標準聯軸器的制造，歡迎您的咨詢、選購。

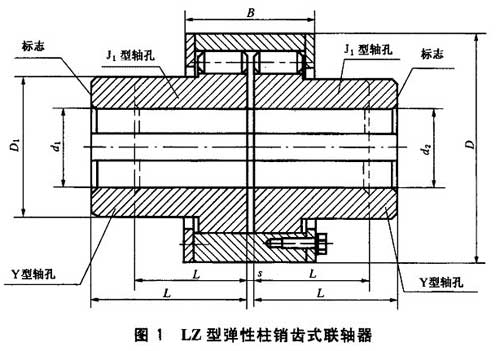

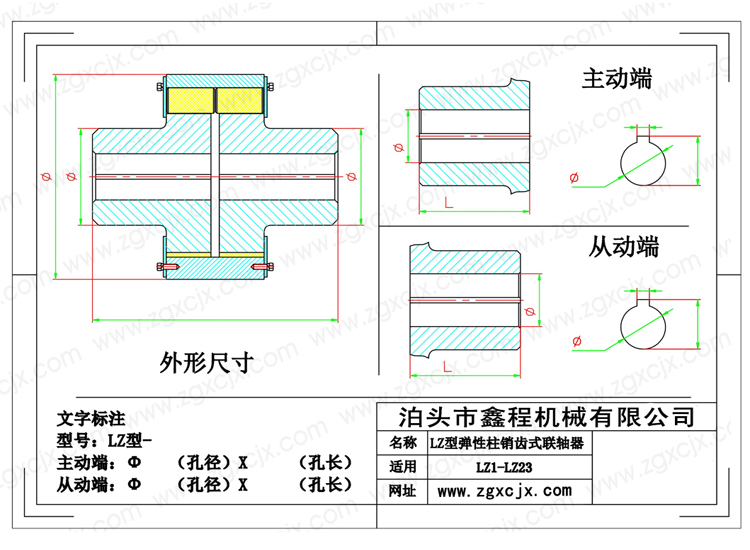

LZ型彈性柱銷齒式聯軸器基本參數和主要尺寸（GB/T 5015-2003）（單位：mm）
| 型號 | 公稱轉矩Tn KN.m | 許用轉速[n] r/min | 軸孔直徑 d | 軸孔長度 | D | D1 | B | S | 轉動慣量 kg·m2 | 重量 kg |
| Y型、J1型 | ||||||||||
| L | ||||||||||
| LZ1 | 0.112 | 5000 | 12～24 | 27～52 | 76 | 40 | 42 | 2.5 | 0.001 | 1.67 |
| LZ2 | 0.25 | 5000 | 16～32 | 44～82 | 90 | 50 | 50 | 2.5 | 0.003 | 3.00 |
| LZ3 | 0.63 | 4500 | 25～42 | 44～112 | 118 | 65 | 70 | 3.0 | 0.012 | 7.31 |
| LZ4 | 1.8 | 4200 | 40～60 | 84～142 | 158 | 90 | 90 | 4 | 0.045 | 16.20 |
| LZ5 | 4.5 | 4000 | 50～80 | 84～172 | 192 | 120 | 90 | 4 | 0.108 | 27.02 |
| LZ6 | 8 | 3300 | 60～95 | 107～172 | 230 | 130 | 112 | 5 | 0.242 | 40.89 |
| LZ7 | 11.2 | 2900 | 70～110 | 107～212 | 260 | 160 | 112 | 5 | 0.443 | 59.60 |
| LZ8 | 18 | 2500 | 80～130 | 132～252 | 300 | 190 | 128 | 6 | 0.908 | 94.67 |
| LZ9 | 25 | 2300 | 90～150 | 132～252 | 335 | 220 | 150 | 7 | 1.733 | 138.1 |
| LZ10 | 31.5 | 2100 | 100～170 | 167～302 | 355 | 245 | 152 | 8 | 2.422 | 169.3 |
| LZ11 | 40 | 2000 | 110～180 | 167～302 | 380 | 260 | 172 | 8 | 3.369 | 203.1 |
| LZ12 | 63 | 1700 | 130～200 | 202～352 | 445 | 290 | 182 | 8 | 6.524 | 296.6 |
| LZ13 | 100 | 1500 | 150～240 | 202～410 | 515 | 345 | 218 | 8 | 14.19 | 469.2 |
| LZ14 | 125 | 1400 | 170～260 | 242～410 | 560 | 390 | 218 | 8 | 21.67 | 621.7 |
| LZ15 | 160 | 1300 | 190～300 | 282～470 | 590 | 420 | 240 | 10 | 29.52 | 730.5 |
| LZ16 | 250 | 1000 | 220～340 | 282～550 | 695 | 490 | 265 | 10 | 62.47 | 1144 |
| LZ17 | 355 | 950 | 240～380 | 330～550 | 770 | 550 | 285 | 10 | 106.0 | 1557 |
| LZ18 | 450 | 850 | 250～420 | 330～650 | 860 | 605 | 300 | 13 | 175.4 | 2062 |
| LZ19 | 630 | 750 | 280～450 | 380～650 | 970 | 695 | 322 | 14 | 323.2 | 3068 |
| LZ20 | 1120 | 650 | 320～500 | 380～650 | 1160 | 800 | 355 | 15 | 669.4 | 4715 |
| LZ21 | 1800 | 530 | 380～630 | 450～800 | 1440 | 1020 | 360 | 18 | 1880 | 8599 |
| LZ22 | 2240 | 500 | 420～750 | 540～800 | 1520 | 1100 | 405 | 19 | 2596 | 9473 |
| LZ23 | 2800 | 460 | 480～850 | 540～880 | 1640 | 1240 | 440 | 20 | 3982 | 12095 |
| 注：1：重量、轉動慣量是按Y/J1軸孔組合型式和軸孔的計算值。 2：短時過載不得超過公稱轉矩Tn值的2倍。 | ||||||||||
