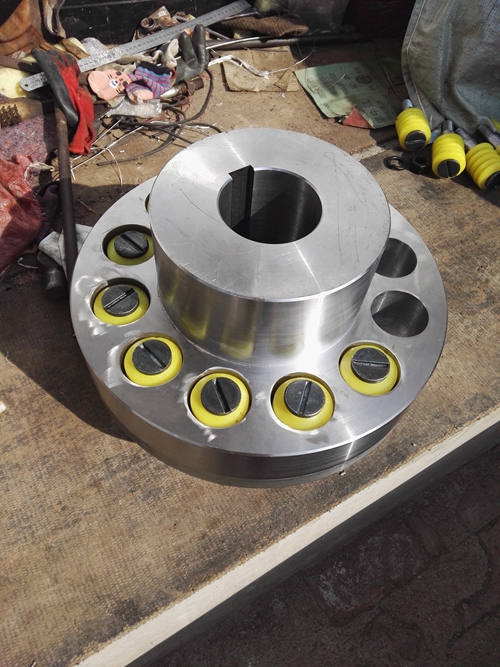

LT型(原TL型)彈性套柱銷聯軸器加工工藝：采用45#圓鋼鍛件或鑄鋼經過數控車床粗加工，精加工，數控銑床加工孔，可互換，錐孔用數控銑定位點點，搖臂鉆鉸刀鉸孔，彈性套選用聚氨脂膠圈，標準鍵拉床制鍵，可定做非標尺寸鍵，來圖來樣加工。

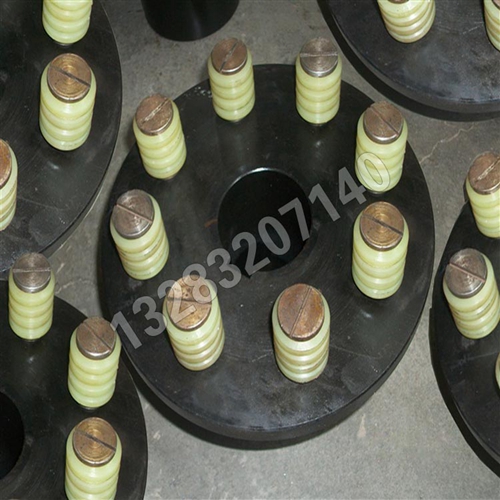

利用一端套有彈性套（橡膠材料）的柱銷以提高其彈性，裝在兩半聯軸器凸緣緣孔以實現兩半聯軸器的聯接。通過彈性套傳遞轉矩，故可緩沖減振。半聯軸器的材料常用45#圓鋼，鑄鋼，鍛鋼，彈性套材料常用 橡膠，半聯軸器與軸配合的孔可做成圓柱形或圓錐形。該聯軸器制造容易，裝拆方便，成本較低，但彈性套容易磨損，壽命較短,能補償兩軸的相對位移，并具有吸收振動和緩和沖擊的能力。彈性圈的變形可以補償兩軸線的徑向位移和角位移，并有緩沖和吸振作用，非金屬材料的彈性元件都是變剛度的，剛度多隨載荷的增大而增大，故緩沖性好，特別適用于工作載荷有較大變化的機器。結構簡單，制造容易，不用潤滑，彈性圈換方便，具有補償兩軸線相對偏移和減振、緩沖性能。適用于經常正反轉，起動頻繁，轉速較高的場合。為了換橡膠套時簡便而不必拆移機器，設計中應注意留出距離；為了補償軸向位移，安裝時應注意留出相應大小的間隙。利用彈性套可以補償兩軸的偏移，吸收、減小振動和緩沖，所以在正反向變化多、啟動頻繁的高速軸上應用得廣泛。

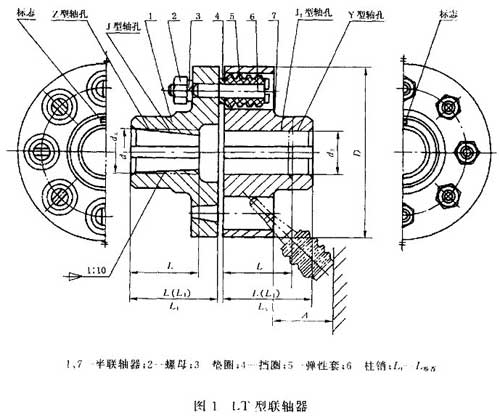

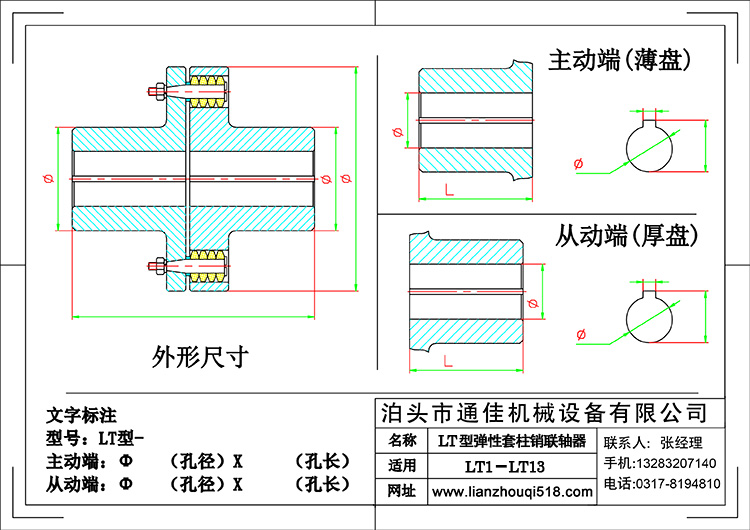

LT型彈性套柱銷聯軸器基本參數和主要尺寸（GB/T 4323-2002） （單位：mm）

彈性圈柱銷聯軸器在檢修時的注意事項

(1)拆裝彈性柱銷時嚴禁硬敲硬打，以防柱銷變形、螺紋損壞、螺紋部分彎曲、銷孔打毛等。須敲打時，應在螺帽上墊紫銅棒從正面振打，這樣既不會損傷螺紋，又不至于用力過大引起變形。

(2)分 解聯軸器前應在聯軸器上做好對位記號，裝復時兩聯軸器對準記號聯接，這樣可以盡量減少聯軸器離合前后對軸系動平衡的影響。拆卸柱銷前應對柱銷和銷孔對應編號，回裝時對應裝復。拆下螺帽、墊片、間隔環、彈性圈等散件應按套組合起來保存，這樣既防散件丟失或錯亂，又防裝復后引起意外的動不平衡。

(3)對柱銷螺栓應予仔細檢查，檢查其平直度、表面光潔度、表面圓整度。有彎曲變形、表面不光滑等缺 陷者應予更換。

(4)定位錐孔起著對柱銷螺栓定位的作用，因此對錐孔配合部位應格外認真檢查。發現錐面缺損、磨損、變形者應予以處理或更換。加工柱銷螺栓時，應依照制造廠家原始圖紙加工。如無廠家原始圖紙，則在測繪零件時應格外注意錐孔的錐度尺寸的準確性，錐度不符將導致柱銷螺栓安裝不到位或定位歪斜，引起設備運行缺 陷。

(5)加工彈性圈備品時應注意其材質相符、尺寸正確，彈性圈內孔與柱銷應有0.2mm一0.4mm的過盈量。組裝定位緊固后，彈性圈外圓與銷孔應有0.5mm一1.0mm的間隙。彈性圈應大小一致，不可大小不一的彈性圈混裝，特別是同一條柱銷上的彈性圈要換 新的則都換成新的，若用舊的則統一都用舊的(要求舊的彈性圈磨損損壞程度不超標)，避免新舊混裝。對尺寸過大的彈性圈，裝用后其與銷孔間間隙若不符要求，在沒有備品或其他迫不得已的情況下可用細銼刀對彈性圈外圓進行修整，使其符合間隙要求。

(6)間隔環起著定位彈性圈并對彈性圈產生適當緊力的作用，因此其兩端面應平整無凸起，用銼刀將其端面修平。其內孔與柱銷應有間隙、輕松套人無卡澀。其寬度尺寸應符合圖紙要求。寬度尺寸出人過大者應予更換。

(7)螺帽的緊固力量須適中且均勻，不可過大或過小。緊力過小在運行過程中容易松脫，緊力過大則可能導致螺栓歪斜(因存在加工制造誤差)、錐面破壞等引發故障，另外也不利于下次拆卸。

(8)對尺寸較大的聯軸器，為防止彈性柱銷重量不均衡破壞動平衡，在每次裝復特別是更換彈性柱銷后應對其稱重檢查，對重量相差過大者可采取磨削等手段使各彈性柱銷重量均衡(注意應對各自配套的螺帽、墊圈、間隔環、彈性圈、柱銷螺栓等組合后一起稱重)。

(9)聯軸器組裝聯接完畢后盤動轉子應靈活，相對轉動兩半聯軸器應相對稍覺松曠，說明彈性圈與銷孔有間隙(用塞尺進行檢查)。如感覺兩聯軸器聯接無曠動量，則說明有部分彈性圈或全部彈性圈銷孔配合無間隙，應檢查予以處理。

在對彈性圈柱銷聯軸器檢修時對轉動設備因震動進行檢修時對每一個環節進行仔細檢查，在進行常規項日的檢查時，應格外注意對彈性圈、柱銷自身及其配合方面的檢查。轉動設備振動的產生往往不是單一原因引起的，而是各種細小問題的累積，只有在檢修中消 除每一個問題，能轉機整體的檢修質量
