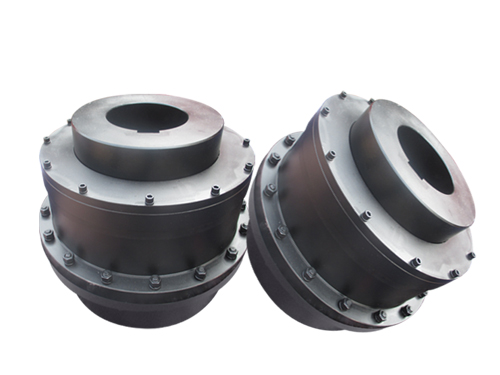

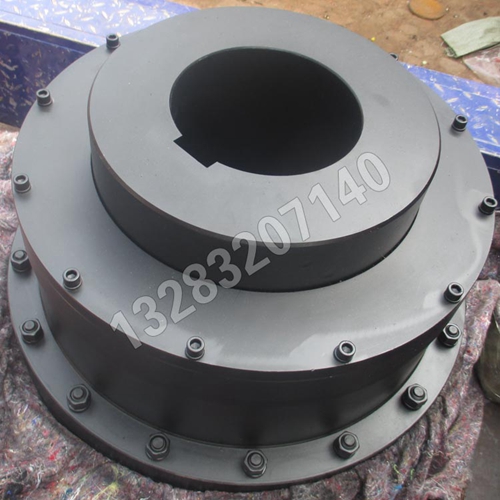

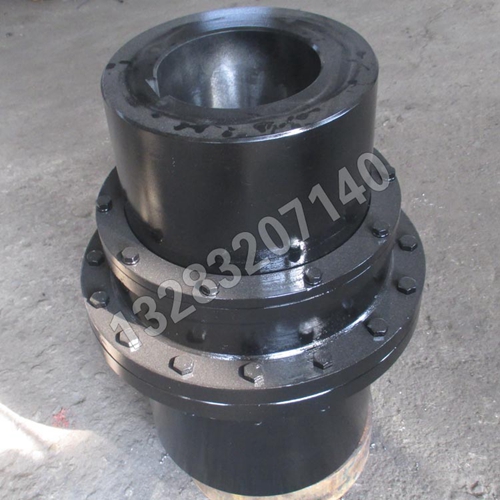

泊頭市鑫程機械有限公司生產GICLZ型鼓形齒聯軸器,質量穩定，，交期短，大小型號均可。半聯軸器和內外齒材質可以是鍛件，鑄件，圓鋼，根據型號大小和客戶要求。數控車或普車加工，數控銑制孔，可互換，鉸制孔螺絲，間隙小，我公司擁有10余臺數控插齒機，數控滾齒機，模數從1模到16模，工件直徑從20mm到1.2米，可滿足聯軸器行業各種齒的要求，本公司有的技術工程師可以您做測量，計算和設計，可來圖來樣定制。具有角向補償兩軸相對偏移性能，適用于聯接電動機與機械水平軸線軸系傳動。GICLZ型接中間軸型寬型鼓形齒式聯軸器，內齒圈較寬，能補償較大的軸線偏移，適用于公稱轉矩800-350000/n.m，聯接水平兩同軸線傳動軸系。鼓形齒面使內、外齒的接觸條件，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。外齒套齒端呈喇叭形狀，使內、外齒裝拆方便。

齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即半外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移，相對于直齒聯軸器，可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。

鼓形齒聯軸器作為一種可移式剛性聯軸器，被廣泛應用于冶金，起重運輸，礦山，石油等重載，它的主要結構特點是：結構緊湊，承載能力大，使用范圍廣，工作，使用壽命長，嚙合接觸面積大，接觸應力低，具有綜合補償兩軸相對位移的能力并且維護和拆裝都很方便。

鼓型齒式聯軸器由于其自身的結構特點，目前已經廣泛應用到冶金、采礦、化工、起重等多個。它是一種性能優良的可移式剛性聯軸器，是機械傳動的重要部件，它能夠補償兩軸間的徑向、軸向、角度及其綜合位移，傳遞扭矩范圍廣。許用轉速范圍高，結構合理，體積小。鑫程機械生產的齒式聯軸器不同批也可以一樣，但不同廠家的可能就不一樣，主要存在兩方面:(1)鼓形齒式聯軸器的連接螺栓安裝尺寸及規格型號、數量未統一標準化。(2)鼓形齒式聯軸器的內部鼓形齒的設計參數未進行統一標準化。

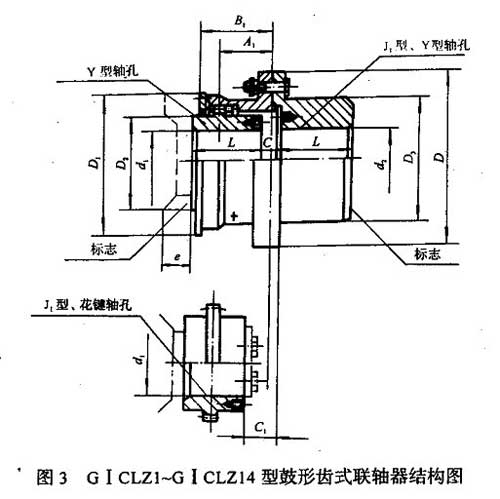

GⅠCLZ型接中間軸（寬型）鼓形齒式聯軸器基本參數和主要尺寸（JB/T 8854.3-2001）（單位：mm）

注：表中帶"*"的軸孔尺寸只適用于d2選用。

1鼓型齒式聯軸器損壞形式分析

(1)法蘭連接螺栓破斷;由于受到瞬間較大沖擊載荷，聯軸器的法蘭連接螺栓受力剪斷，造成生產停機;

(2)法蘭螺栓孔長時間使用后，磨損變形，造成螺栓與螺栓孔配合精度下降，進而造成螺栓疲勞斷裂。

(3)內部鼓形齒磨損，受載荷沖擊造成齒面破壞性損傷;

(4)外齒圈能力設計不足，在長時間交變載荷作用下，外齒圈與軸配合鍵槽處斷裂。通過上述聯軸器的損壞形式可以看出，一旦出現上述的2一4種情況，必然需要對聯軸器進行換，由于聯軸器安裝在兩個傳動件上，可能出現損壞的部位僅在某個部件上，僅需要換半個聯軸器即可或僅需要換內齒圈即可。但是實際所采購的不同制作廠家的聯軸器按照設計參數制作后，并不能進行單個零件的互換。

2分析原因

現場使用的聯軸器都為設計單位根據電機減速機的選型及現場工況情況進行合理計算后，參照行業標準的參數表進行選型，然后按照型號規范給與型號要求。從而單位采購部門按照規范要求進行采購。但是往往出現在不同制作單位采購的聯軸器現場無法實現互換性，這其中80%原因為聯軸器法蘭連接螺栓無法實現通用。廠家往往根據參數要求各自采用不同的螺栓規格進行制作，這樣一來，螺栓分度圓直徑、螺梓數量、螺絲的規格都會不同。

2鼓型齒式聯軸器的鼓形齒制作參數存在缺失

鼓形齒的模數、齒數等都為聯軸器設計的一個重要參數。由于鼓型齒式聯軸器的齒形參數等直接影響到鼓形齒的整體使用效果，對于鼓形齒的接觸疲勞強度、齒面接觸應力、齒根彎曲應力等目前還沒有建立健全統一的行業參數標準，因此國內的多數廠家全部按照齒輪設計進行參考，所選用的齒形參數為本公司自有的設計結構，在實際的現場設備使用中同樣存在以上問題，聯軸器內外齒圈不互換。

在UG中根據鼓形齒的結構原理完成了聯軸器內齒,外齒的建模，并在ANSYS中完成了非對中狀況下鼓形齒聯軸器接觸應力的有限元分析，全 面真實地反映了鼓形齒聯軸器的及限工作狀況下的接觸應力狀況。

鼓形齒聯軸器由普通圓柱直齒聯軸器演變而來，其外齒軸套可以克服由于傳動軸與從動軸有傾角和偏移而產生的運動干涉現象。在傾斜角條件下，使齒面接觸情況改進；聯接兩軸時的同軸度允差；在相同的工作條件下，承載能力比普通直齒聯軸器提高15％～20％。正由于鼓形齒式聯軸器有良好的軸線偏移補償性能，且具有結構緊湊、承載能力高、使用壽命長等優點，已取代直齒式聯軸器，被廣泛應用到重型機械和冶金機械中。目前對于鼓形齒聯軸器輪齒應力的分析，有采用解析法計算，也有采用有限元法。解析法是將一對齒嚙合處的接觸視為兩個圓球的接觸。其圓球的半徑等于鼓形齒齒廓圓弧的半徑，運用赫茲理論求解接觸區域及接觸應力的大小。作為傳統的分析計算方法，其計算結果較為粗略，而且計算步驟用手工查表因而比較繁瑣。而用有限元的，大部分是在對中狀況下進行接觸應力的有限元分析，然后根據系數進行修正估算實際較大接觸應力，因而不是很準確。
