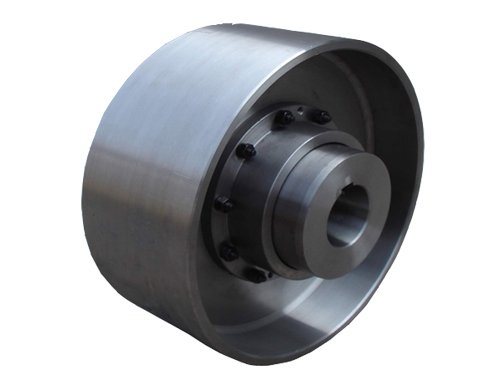

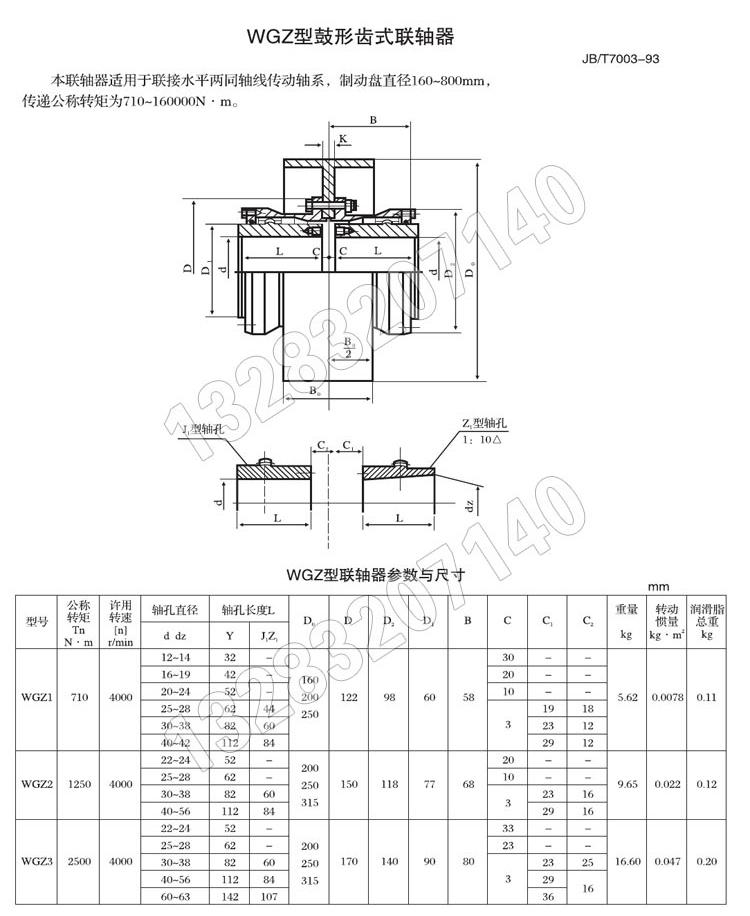

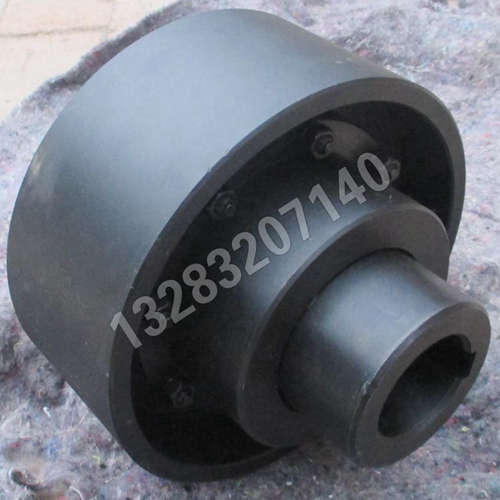

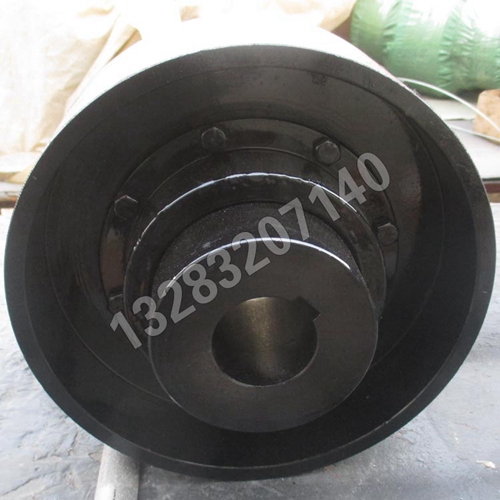

WGZ型帶制動輪齒式聯軸器內齒形彈性聯軸器在國內已經廣泛地被采用，軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。

我公司采用業內的數控滾齒機 擦齒機加工齒輪，，提高使用壽命。

泊頭市鑫程機械有限公司生產各種型號鼓形齒式聯軸器，型號有CL、CLZ、GICL、GICLZ、GIICL、GIICLZ、GCLD、GIICLD、WG、WGZ、WGP、WGT、NGCL、NGCLZ等型號聯軸器，歡迎訂購。

鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。

鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒 制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。

該標準適用于制動輪直徑為100～800mm的瓦塊式制動器。

技術要求

①輪緣表面淬火硬度35～45HRC，為2～3mm。

②材料D≤200mm者為45鍛鋼

D≥250mm者為ZG340—570。

③鍵槽型式、尺寸及公差按GB/T 3852—97《聯軸器軸孔和聯接型式及尺寸》的規定。

標記示例：

制動輪200—Y60 JB/ZQ 4389—86

200—制動輪直徑，mm

Y—圓柱形軸孔

我公司是生產各種規格型號制動輪,型號有100制動輪、160制動輪、200制動輪、250制動輪、315制動輪、300制動輪、400制動輪、500制動輪、630制動輪、710制動輪、800制動輪、700制動輪,聯軸器的公司,有鼓形齒式、CL型齒式、NGCL帶制動輪鼓形齒式聯軸器、撓性聯軸器和彈性聯軸器、梅花形聯軸器、萬向聯軸器等．

我公司也承接非標準聯軸器的制造，歡迎您的咨詢、選購。
