WS、WSD型十字軸式萬向聯軸器JB/T5901-91

小型萬向聯軸器用來傳遞不在同一條軸線上的運動，有單型（WSD）、雙型（WS）、可伸縮型（WSS）、矯正機用（WHL、WSL）；材料有45#鋼、40Cr、不銹鋼等；表面可作發黑、鍍鎳、鍍鋅等處理。

WSD聯軸器的材料：WSD十字軸采用了合金鋼（40Cr、40CrNi、20CrMo、20CrMnVB）制造，熱處理后硬度58～62HRC，其他個 零件均采用35或45鋼制造并經熱處理48～52 HRC 。WSD聯軸器兩端連接形式：兩端采用相同孔形時，有圓柱孔、帶鍵槽圓柱孔 、四方形孔；兩端采用不同孔形時，有圓柱孔與帶鍵槽圓柱孔、有圓柱孔與四方形孔、帶鍵槽圓柱孔與與四方形孔等三種.

小型萬向聯軸器用來傳遞不在同一條軸線上的運動，有單型（WSD）、雙型（WS）、可伸縮型（WSS）、矯正機用（WHL、WSL），以傳遞平穩轉矩為宜。

滑動軸承，表面可作發黑、鍍鎳、鍍鋅等處理，伸縮型.用于兩軸只要求角位移并容許從動軸稍有波動的兩軸連接，銷釘和套筒與十字軸組成十字軸式連接，適用于聯接兩軸軸線夾角β≤45°的傳動軸系，傳遞公稱轉矩，公稱轉矩約為滑動式的一半，低速型型萬向聯軸器

有單節，六角孔或四方孔等，成品孔公差未H7，當然各大廠家可以可以根據要求開鍵槽

滾針軸承，由帶有軸叉的兩半聯軸器通過圓柱銷

WSD、WS型為小轉矩的十字軸式萬向聯軸器；有圓柱孔與帶鍵槽圓柱孔、有圓柱孔與四方形孔、帶鍵槽圓柱孔與與四方形孔等三種,有滑動軸承和滾針軸承兩種

滾針軸承，由帶有軸叉的兩半聯軸器通過圓柱銷

 適用于聯結空間同一平面上兩軸β≤45度的傳動場合,傳遞公稱轉矩11.2-1120n.m。

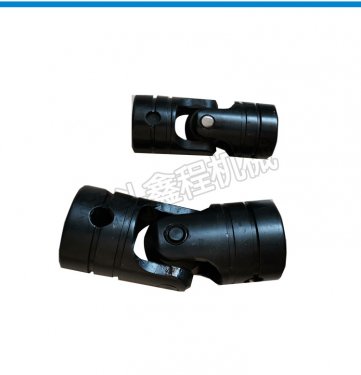

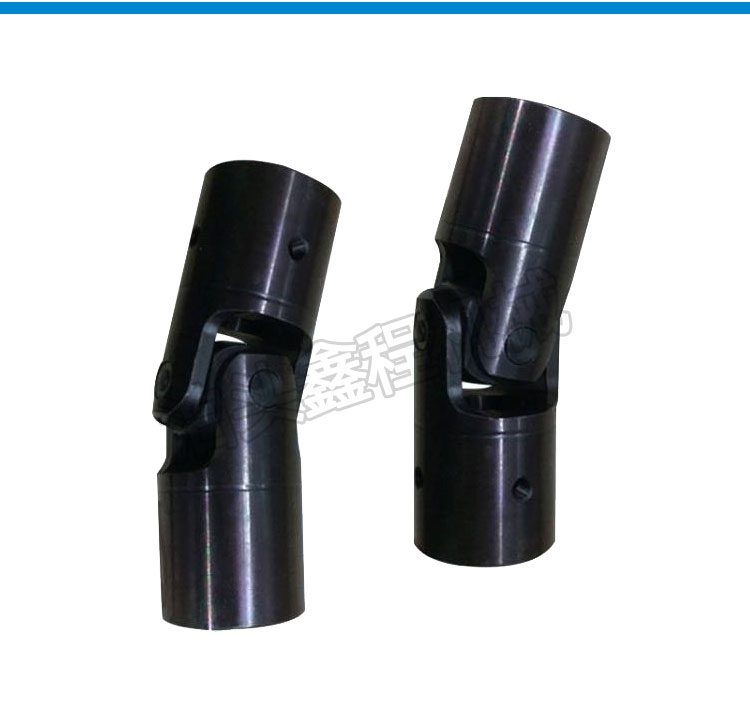

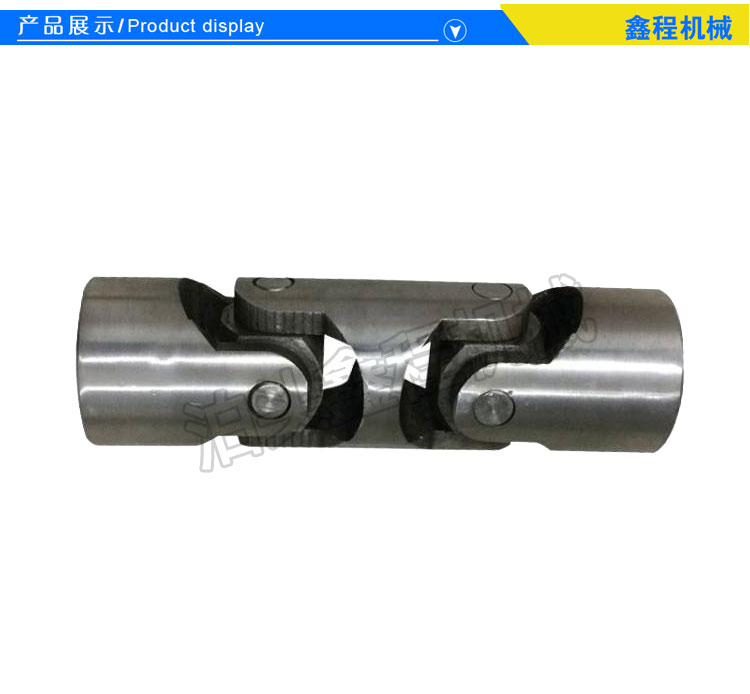

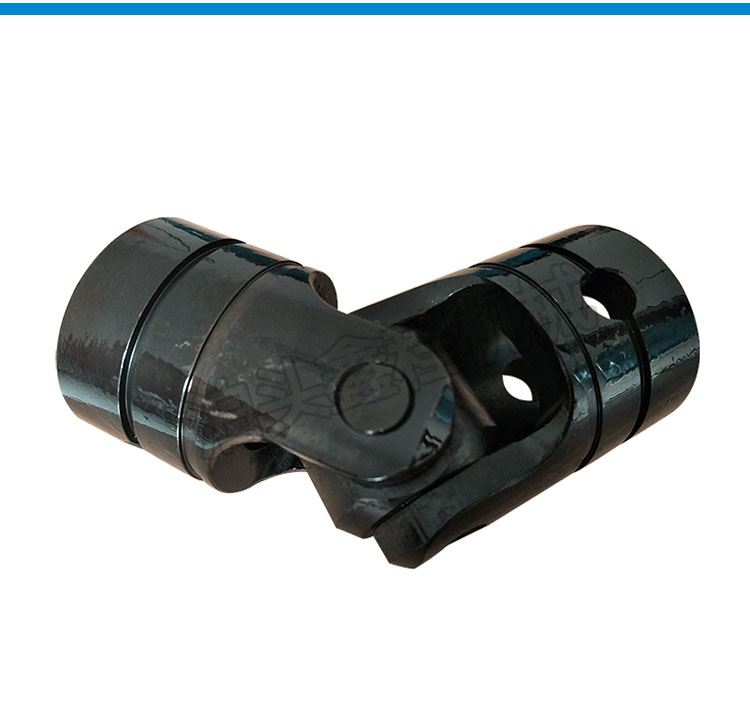

● wsd型為單節式精密萬向節，ws型為雙節式精密萬向節；

● 每節大軸間夾角45度，連接軸間距

● 成品孔h7，可根據要求，開鍵槽、六方孔和四方孔。各大廠家可以可以根據要求開鍵槽

● 允許兩軸間夾角在限定的范圍內隨工作需要而改變。

● 有帶滑動軸承及滾針軸承兩種型式，根據用戶要求而定。帶滾針軸承的，動態負載高，軸承游隙小，高轉速可達4000rpm，帶滑動軸承的高轉速為1000rpm。

a．精密萬向節型號： wsd—單節式精密萬向節；ws—雙節式精密萬向節

b．軸孔型式：￠—光圓柱孔；y—帶鍵圓柱孔。軸孔及鍵型式與尺寸符合gb/t規定。

s—四方形孔；尺寸為表中q；f—六方型孔，尺寸為表格中的sw

c．軸承型式：①g—滾針軸承 h—滑動軸承 ②沒有軸承時省略不寫。

標記示例：ws4雙節式精密萬向節，帶滑動軸承。

主動端：y型軸孔，a型鍵槽，d=16mm，d=32mm; 從動端：s型軸孔，s=18mm，d=32mm;

標記方法：ws4 ya16/s18×32 h jb/t5901-91
