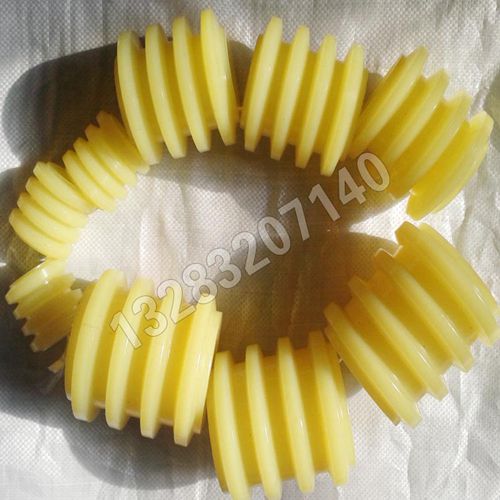

整體彈性套柱銷，套銷說明：彈性套柱銷聯軸器

以柱銷與兩半聯軸器凸緣相聯，柱銷的一端以圓錐面和螺母與半聯軸器凸緣上的錐形銷孔形成固定配合，另一端帶有彈性套裝在另一半聯軸器凸緣上的柱銷孔中。由于彈性套工作時受擠壓發生的變形量不大，且因彈性套與銷孔的配合間隙不宜過大，因此這種聯軸器的緩沖和減振性能不高，補償兩軸的相對位移量較小，如工作時兩軸相對位移過大，則聯軸器的運轉性能將趨惡貨。彈性套的磨損加劇，很易損環。為了適應位移較大傳動需要，可改用鼓形彈性套。彈性套柱銷聯軸器結構簡單，安裝方便，換容易，尺寸小，重量輕。如安裝調整后能保持兩軸相對位移量在規定的范圍內，則聯軸器會有滿意的使性能和較長的工作壽命。廣泛應用于沖擊載荷不大，由電動機驅動底座剛性較好，對中的各種不功率傳動軸系。

彈性套柱銷常用的場合是電機與減速機,電機與水泵的連接,屬于非金屬?gòu)椥栽闲?a href="http://bxqzzr.cn/">連軸器，其結構上與凸緣聯軸器很相似，但是兩個半連軸器的聯接不用螺栓而用帶橡膠或皮革套的柱銷，以實現兩半聯軸節的聯接。彈性套柱銷聯軸器曾經是我國應用廣泛的水泵聯軸器，早在 20 世紀50 年代末期即已制訂為機械部標準， JB08 — 60 彈性套柱銷聯軸器。為了換柱銷套時簡便而不拆移機器，設計中應注意留出距離A;為了補償軸向位移，安裝時應注意留出響應大小的間隙c 。

彈性套柱銷聯結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，換彈性套方便，不用移動半聯軸器，具有   補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性柱銷套聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于高速，安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率水泵等傳動。

彈性套柱銷聯軸器具有結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、等性能。

軸眼型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸眼和鍵槽按國標GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸眼和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。

彈性套柱銷聯軸器是利用若干聚氨酯等材質彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器傳動鏈接，該聯軸器結構簡單，容易制造，維修換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，但是彈性件工作時受剪切，工作性，僅適用于要求很低的中速傳動軸系，不適用于工作性要求較高的工況。
